Резонатор пьезоэлектрический вакуумный РК440 (МИ1)
Резонатор пьезоэлектрический вакуумный РК440 изготавливается в соответствии с КЖДГ.433513.011 ТУ-Д2 в корпусе МИ1
Основные параметры
Номер и назначение вывода

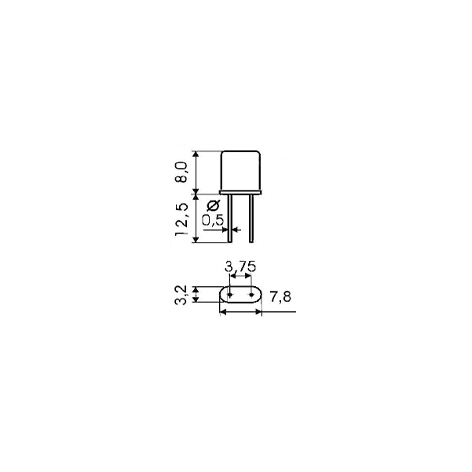

Габаритные размеры

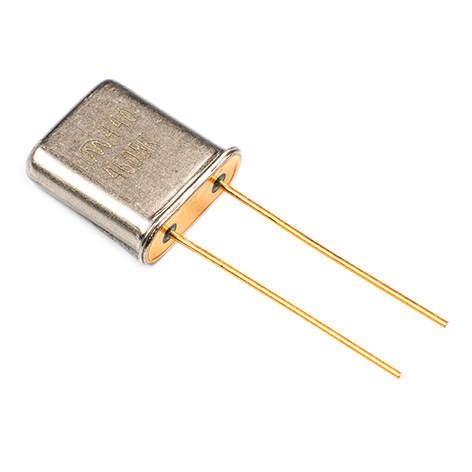

Внешний вид
Пример условного обозначения: РК440МИ1-6АП-30М3-В КПГФ.433513.003 ТУ
| Тип резонатора | РК440 |
| Тип корпуса | МИ1 |
| Точность настройки | 6 |
| Интервал рабочих температур | А |
| Максимальное относительное изменение рабочей частоты в интервале рабочих температур | П |
| Номинальная частота, кГц | 30М |
| Порядок колебаний | 3 |
| Обозначение всеклиматического исполнения (по требованию Заказчика) | В |
Точность настройки при температуре настройки (25±5)˚С, х10-6
| ± 5 | (4) |
| ± 10 | (5) |
| ± 15 | (6) |
| ± 20 | (7) |
| ± 30 | (8) |
| ± 50 | (9) |
Стойкость резонаторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость резонаторов к воздействию механических факторов | соответствует группе М6 ГОСТ 23546 |
| Стойкость резонаторов к воздействию климатических факторов | соответствует категории УХЛ 1.1 и В4 ГОСТ 23546 |
| Интенсивность отказов, отнесенная к нормальным климатическим условиям, в течении наработки 50 000 ч | более 2х10-7 |
| Гамма-процентный срок сохраняемости резонаторов при γ = 95 % не менее 25 лет. |
Примечания:
1. Параметры резонаторов могут быть изменены под конкретные требования Заказчика. 2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. 3. Выводы резонаторов позолочены.
Электрические параметры
| Диапазон номинальных частот, МГц | Порядок колебаний | Динамическое сопротивление при температуре настройки, Ом, не более |
| от 3,2 до 5 включ. | 1 (не обозначается) | 200 |
| св. 5 » 6,9999 » | 120 | |
| » 7 » 9,9999 » | 60 | |
| » 10 » 17 » | 30 | |
| » 17 » 45 » | 25 | |
| от 30 до 105 включ. | 3 | 50 |
| от 75 до 165 включ. | 5 | 70 |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
| Интервал рабочих температур, ˚С | Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 | |||||||||||
| ± 2,5 (Ж) | ± 3 (И) | ± 5 (К) | ± 7,5 (Л) | ± 10 (М) | ± 15 (Н) | ± 20 (П) | ± 25 (Р) | ± 30 (С) | ± 40 (Т) | ± 50 (У) | ± 100 (Х) | |
| 0…+45 (Л) | + | + | + | + | + | + | + | + | + | + | + | + |
| 0…+50 (М) | + | + | + | + | + | + | + | + | + | + | + | + |
| -10…+60 (А) | - | + | + | + | + | + | + | + | + | + | + | + |
| -25…+55 (Р) | - | - | + | + | + | + | + | + | + | + | + | + |
| -30…+60 (Б) | - | - | - | + | + | + | + | + | + | + | + | + |
| -40…+70 (В) | - | - | - | - | + | + | + | + | + | + | + | + |
| -40…+55 (В1) | - | - | - | - | + | + | + | + | + | + | + | + |
| -50…+80 (Г2) | - | - | - | - | - | + | + | + | + | + | + | + |
| -60…+85 (Д) | - | - | - | - | - | + | + | + | + | + | + | + |
