Генератор пьезоэлектрический управляемый напряжением ГК383-УН-С

Генератор пьезоэлектрический управляемый напряжением ГК383-УН-С

Генератор пьезоэлектрический управляемый напряжением ГК383-УН-С изготавливается в соответствии с КПГФ.433533.076ТУ в корпусе 12,7×12,7×6,0 мм

Основные параметры

  • Диапазон частот, МГц от 2 до 6 000
  • ДхШхВ, мм 12,7х12,7х6
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала Синус
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Напряжение управления
  • 2 Выход
  • 3 Питание
  • 4-14 Общий
закрыть

Изделие добавлено в корзину

Габаритные размеры

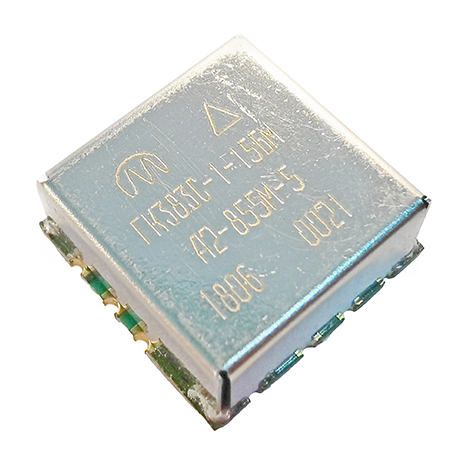

Внешний вид

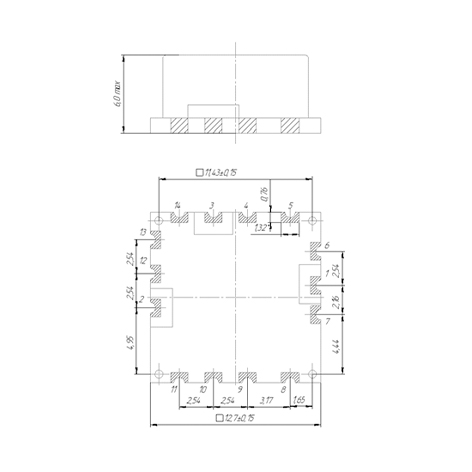

ГК383-УН-С - габаритные размеры
ГК383-УН-С
закрыть ГК383-УН-С

Пример условного обозначения: ГК383-УН-С-7-15ГР-А3-100М КПГФ.433533.076ТУ

Тип генератора ГК383-УН-С
Перестройка частоты 7
Точность настройки 15
Интервал температур при эксплуатации Г
Температурная нестабильность частоты в интервале температур при эксплуатации Р
Сопротивление нагрузки А
Подавление побочных сигналов 3
Номинальная частота, МГц 100М

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 2 до 6 000
Выходной сигнал Синус
Параметры выходного сигнала:
амплитудное напряжение, В, не менее:
для fн до 250 МГц включ. 0,8
для fн св. 250 МГц 0,5
Напряжение управления, В 0…Uп
Напряжение питания, В 3,3 ± 5%; 5,0 ± 5%;
Нелинейность характеристики управления, %, не хуже ± 10
Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более -90…-150
Изменение выходного напряжения в интервале температур при эксплуатации, %, не более ± 10
Потребляемый ток, мА, не более:
для fн до 1300 МГц включ. 30
для fн св. 1300 МГц 40

Перестройка частоты, х10-6

± 20 (1)
± 50 (2)
± 80 (3)
± 100 (4)
± 120 (5)
± 150 (6)
± 180 (7)
± 200 (8)
± 250 (9)
± 300 (10)
± 500 (11)
± 750 (12)
± 1 000 (13)
± 1 250 (14)
± 2500 (16)
± 5000 (17)
± 7500 (18)
± 10 000 (19)
± 15 000 (20)
± 20 000 (21)
± 26 000 (15)

Точность настройки, х10-6

± 5 (11)
± 7,5 (12)
± 10 (13)
± 15 (14)
± 20 (15)
± 30 (16)
± 50 (20)
± 75 (17)
± 100 (18)

Нагрузка генераторов

50 Ом (А)
1 кОм (Б)
5 кОм (В)

Подавление побочных сигналов, дБ

Не нормируется (1)
-20 (2)
-30 (3)
-40 (4)

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 5
(Ж)		 ± 10
(И)		 ± 15
(К)		 ± 20
(Л)		 ± 25
(М)		 ± 30
(Н)		 ± 40
(П)		 ± 50
(Р)		 ± 75
(Ф)		 ± 80
(Р1)		 ± 100
(С)		 ± 150
(С1)		 ± 200
(С2)		 ± 300
(С3)		 ± 400
(С4)		 ± 500
(С5)		 ± 600
(Т)		 ± 800
(У)
0…+50 (Л) + + + + + + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + + + + + + +


-10…+50 (М) + + + + + + + + + + + + + + + + + +
-10…+60 (А) + + + + + + + + + + + + + + + + + +
-10…+70 (Н) - + + + + + + + + + + + + + + + + +
-20…+70 (У) - + + + + + + + + + + + + + + + + +
-20…+85 (У1) - + + + + + + + + + + + + + + + + +
-30…+60 (Е) - + + + + + + + + + + + + + + + + +
-30…+70 (П) - + + + + + + + + + + + + + + + + +
-30…+85 (Р) - + + + + + + + + + + + + + + + + +
-40...+70 (Б) - - + + + + + + + + + + + + + + + +
-40…+85 (С) - - + + + + + + + + + + + + + + + +
-50…+70 (В1) - - - - + + + + + + + + + + + + + +
-60…+70 (В) - - - - - - + + + + + + + + + + + +
-60…+85 (Г) - - - - - - + + + + + + + + + + + +
