Генератор пьезоэлектрический управляемый напряжением ГК383-УН-02-С
Генератор пьезоэлектрический управляемый напряжением ГК383-УН-02-С изготавливается в соответствии с КПГФ.433533.076ТУ в корпусе 14,2×9,14×5,3 мм
Основные параметры
Номер и назначение вывода

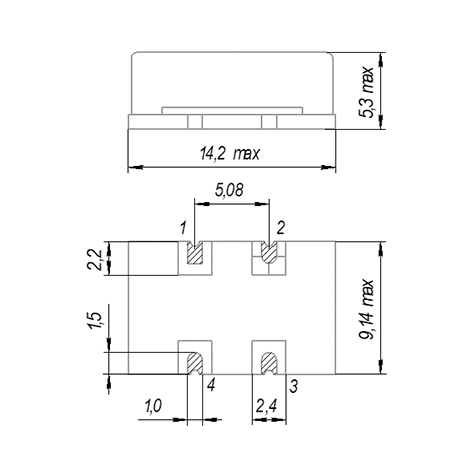

Габаритные размеры
Внешний вид
Пример условного обозначения: ГК383-УН-02-С-7-15ГР-А3-100М КПГФ.433533.076ТУ
Тип генератора | ГК383-УН-02-С |
Перестройка частоты | 7 |
Точность настройки | 15 |
Интервал температур при эксплуатации | Г |
Температурная нестабильность частоты в интервале температур при эксплуатации | Р |
Сопротивление нагрузки | А |
Подавление побочных сигналов | 3 |
Номинальная частота, МГц | 100М |
Электрические параметры
Параметр | Значение |
Диапазон номинальных частот, МГц | от 2 до 850 |
Выходной сигнал | Синус |
Параметры выходного сигнала: | |
амплитудное напряжение, В, не менее: | |
для fн до 250 МГц включ. | 0,8 |
для fн св. 250 МГц | 0,5 |
Напряжение управления, В | 0…Uп |
Напряжение питания, В | 3,3 ± 5%; 5,0 ± 5%; |
Нелинейность характеристики управления, %, не хуже | ± 10 |
Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более | -90…-150 |
Изменение выходного напряжения в интервале температур при эксплуатации, %, не более | ± 10 |
Потребляемый ток, мА, не более: | 40 |
Перестройка частоты, х10-6
± 20 | (1) |
± 50 | (2) |
± 80 | (3) |
± 100 | (4) |
± 120 | (5) |
± 150 | (6) |
± 180 | (7) |
± 200 | (8) |
± 250 | (9) |
± 300 | (10) |
± 500 | (11) |
± 750 | (12) |
± 1 000 | (13) |
± 1 250 | (14) |
± 2500 | (16) |
± 5000 | (17) |
± 7500 | (18) |
± 10 000 | (19) |
± 15 000 | (20) |
± 20 000 | (21) |
± 26 000 | (15) |
Точность настройки, х10-6
± 5 | (11) |
± 7,5 | (12) |
± 10 | (13) |
± 15 | (14) |
± 20 | (15) |
± 30 | (16) |
± 50 | (20) |
± 75 | (17) |
± 100 | (18) |
Нагрузка генераторов
50 Ом | (А) |
1 кОм | (Б) |
5 кОм | (В) |
Подавление побочных сигналов, дБ
Не нормируется | (1) |
-20 | (2) |
-30 | (3) |
-40 | (4) |
Стойкость генераторов к воздействию внешних факторов
Параметр | Значение |
Стойкость генераторов к воздействию механических факторов | соответствует группе М6 ГОСТ 25467 |
Стойкость генераторов к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет. | |
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет. |
Примечания:
Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||||||||||||||
± 5 (Ж) |
± 10 (И) |
± 15 (К) |
± 20 (Л) |
± 25 (М) |
± 30 (Н) |
± 40 (П) |
± 50 (Р) |
± 75 (Ф) |
± 80 (Р1) |
± 100 (С) |
± 150 (С1) |
± 200 (С2) |
± 300 (С3) |
± 400 (С4) |
± 500 (С5) |
± 600 (Т) |
± 800 (У) |
||
0…+50 (Л) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
0…+70 (К) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
-10…+50 (М) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-10…+60 (А) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-10…+70 (Н) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-20…+70 (У) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-20…+85 (У1) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-30…+60 (Е) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-30…+70 (П) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-30…+85 (Р) | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-40...+70 (Б) | - | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-40…+85 (С) | - | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-50…+70 (В1) | - | - | - | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | |
-60…+70 (В) | - | - | - | - | - | - | + | + | + | + | + | + | + | + | + | + | + | + | |
-60…+85 (Г) | - | - | - | - | - | - | + | + | + | + | + | + | + | + | + | + | + | + |
