Генератор пьезоэлектрический термокомпенсированный ГК371-УТК-02
Генератор пьезоэлектрический термокомпенсированный ГК371-УТК-02 изготавливается в соответствии с КПГФ.433531.075ТУ в корпусе DIL-14
Основные параметры
Номер и назначение вывода
Габаритные размеры

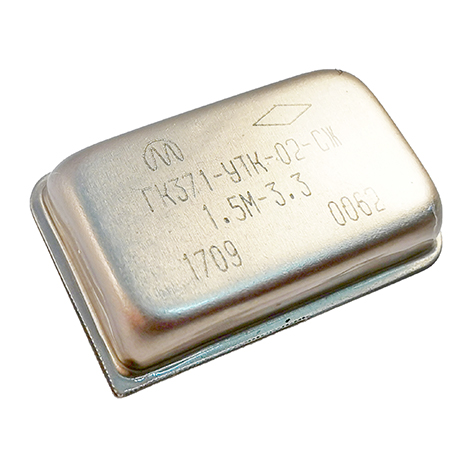

Внешний вид
Пример условного обозначения: ГК371-УТК-02-АЕ-А3-30М-3,3С КПГФ.433531.075ТУ
| Тип генератора | ГК371-УТК-02 |
| Интервал температур при эксплуатации | А |
| Температурная нестабильность частоты в интервале температур при эксплуатации | Е |
| Нагрузка генераторов с выходным сигналом Синус | А |
| Подавление побочных сигналов (только для сигнала Синус) | 3 |
| Номинальная частота, МГц | 30М |
| Напряжение питания, В | 3,3 |
| Форма выходного сигнала (С – Синус, КМОП без обозначения) | С |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | |
| для сигнала КМОП | от 1,5 до 200 |
| для сигнала Синус | от 1,5 до 480 |
| Точность настройки, х10-6 | ±1 |
| Перестройка частоты, х10-6, не менее | ± (5...20)* |
| Управляющее напряжение, В: | 0... Uп |
| Параметры выходного сигнала: | |
| форма сигнала | Синус |
| напряжение (по пикам), В, не менее | 0,5 ... 0,8 |
| спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более: | |
| для fн до 50 МГц включ. | -144 |
| для fн св. 50 МГц до 150 МГц включ. | -135 |
| для fн св. 150 МГц до 250 МГц включ. | -130 |
| для fн св. 250 МГц | -125 |
| спектральная плотность фазовых шумов при отстройке 1 МГц, дБ/Гц, не более: | |
| для fн до 20 МГц включ. | -150 |
| для fн св. 20 МГц до 150 МГц включ. | -146 |
| для fн св. 150 МГц до 250 МГц включ. | -142 |
| для fн св. 250 МГц | -140 |
| форма сигнала | КМОП |
| уровень логической единицы, В, не менее | 0,9 Uп |
| уровень логического нуля, В, не более | 0,1 Uп |
| скважность, % | 50 ± 5 |
| длительность фронта нарастания и спада, нс, не более | 3 |
| Напряжение питания, В | 1,8 ± 5 %; 2,5 ± 5 %; 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; 5,0 ± 5 %; |
| Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ±5 |
| Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ± 0,2 |
| Нагрузка генератора: | |
| для сигнала КМОП | 15±20% пФ |
| Потребляемый ток (для сигнала Синус), мА, не более: | |
| для fн до 5 МГц включ. | 1 |
| для fн св. 5 до 20 МГц включ. | 4 |
| для fн св. 20 МГц | 20 |
| Потребляемый ток (для сигнала КМОП), мА, не более: | |
| для fн до 5 МГц включ. | 3 |
| для fн св. 5 до 20 МГц включ. | 6 |
| для fн св. 20 МГц | 38 |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1, 7.И7 | не менее 3УС |
| характеристика 7.И6 | не менее 4УС |
| характеристика 7.И8 | не менее 0,01×1УС |
| характеристика 7.С1 | не менее 10×5УС |
| характеристика 7.С4 | не менее 0,2×5УС |
| характеристика 7.К1 | не менее 1К |
| характеристика 7.К4 | не менее 0,07×1К |
| Время потери работоспособности | не более 10 мс |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
Примечания: 1. *-Уточняется при заказе в зависимости от номинальной частоты. 2. Для выходного сигнала КМОП значения нагрузки и подавления побочных сигналов не указываются. 3. Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Нагрузка генераторов с выходным сигналом Синус
| 10±20% кОм 10±20% пФ |
Без обозначения |
| 50 Ом | (А) |
| 1 кОм | (Б) |
| 5 кОм | (В) |
Подавление побочных сигналов, дБ
| Не нормируется | (1) |
| - 20 | (2) |
| - 30 | (3) |
| - 40 | (4) |
| - 50 | (5) |
| - 60 | (6) |
Интервал температур при эксплуатации
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||
| ± 2,0 (Д1) | ± 2,5 (Е) | ± 3,0 (Е1) | ± 5,0 (Ж) | ± 7,5 (Ж1) | ± 10 (И) | ||
| -0…+50 (Л) | + | + | + | + | + | + | |
| 0…+70 (К) | + | + | + | + | + | + | |
| -10…+60 (А) | + | + | + | + | + | + | |
| -30…+60 (Е) | + | + | + | + | + | + | |
| -30…+70 (П) | + | + | + | + | + | + | |
| -30…+85 (Р) | + | + | + | + | + | + | |
| -40…+70 (Б) | + | + | + | + | + | + | |
| -40…+85 (С) | + | + | + | + | + | + | |
| -60…+85 (Г) | - | - | - | + | + | + | |
Генератор пьезоэлектрический термокомпенсированный
