Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-Д

Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-Д

Генератор пьезоэлектрический термокомпенсированный ГК367-ТК-Д изготавливается в в соответствии с КПГФ.433531.074ТУ в корпусе DIL-14

Основные параметры

  • Диапазон частот, МГц от 1,5 до 480
  • ДхШхВ, мм 20,3х12,6х4,8
  • Тип монтажа монтаж в отверстия печатной платы
  • Форма сигнала Синус, Clipped Sin, КМОП
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Подключается к общему проводнику
  • 2 Общий
  • 3 Выход
  • 4 Питание
закрыть

Изделие добавлено в корзину

Габаритные размеры

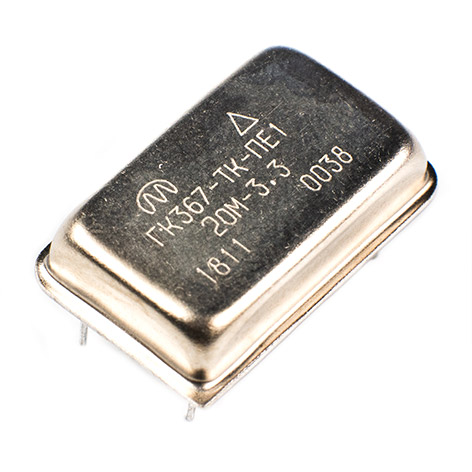

Внешний вид

ГК367-ТК-Д - габаритные размеры
ГК367-ТК-Д
закрыть ГК367-ТК-Д

Пример условного обозначения: ГК367-ТК-Д-АГ-А3-30М-3,3С-Б КПГФ.433531.074ТУ

Тип генератора ГК367-ТК-Д
Интервал температур при эксплуатации А
Температурная нестабильность частоты в интервале температур при эксплуатации Г
Нагрузка генераторов с выходным сигналом Синус А
Подавление побочных сигналов (только для сигнала Синус) 3
Номинальная частота, МГц 30М
Напряжение питания, В 3,3
Форма выходного сигнала (С1 – Clipped Sin; С – Синус; КМОП без обозначения) С
Относительное изменение рабочей частоты Б

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц
для сигнала КМОП от 1,5 до 200
для сигнала Синус от 1,5 до 480
для сигнала Clipped Sin от 1,5 до 64
Точность настройки, х10-6 ± 1, ± 0,51)
Перестройка частоты, х10-6, не менее ± (5…20)2)
Управляющее напряжение, В: 0
форма сигнала Синус, Clipped Sin
напряжение (по пикам), В, не менее 0,5 … 0,8
спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц:
для fн до 40 МГц включ. -146
для fн св. 40 МГц до 64 МГц включ. -145
для fн св. 64 МГц до 150 МГц включ. -135
для fн св. 150 МГц до 250 МГц включ. -130
для fн св. 250 МГц -125
форма сигнала КМОП
уровень логической единицы, В, не менее 0,9 Uп
уровень логического нуля, В, не более 0,1 Uп
скважность, % 50 ± 5
длительность фронта нарастания и спада, нс, не более 3
Напряжение питания, В 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; 5,0 ± 5 %;
Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,2
Нагрузка генератора:
для сигнала КМОП 15±20% пФ
Потребляемый ток (для сигналов Синус, Clipped Sin), мА, не более:
для fн до 20 МГц включ. 4
для fн св. 20 МГц 20
Потребляемый ток (для сигнала КМОП), мА, не более:
для fн до 20 МГц включ. 6
для fн св. 20 МГц до 50 МГц включ. 8,5
для fн св. 50 МГц до 100 МГц включ. 28
для fн св. 100 МГц 38

Нагрузка генераторов с выходным сигналом Синус

10±20% кОм; 10±20% пФ Без обозначения
50 Ом (A)
1 кОм (Б)
5 кОм (В)

Подавление побочных сигналов, дБ

Не нормируется (1)
- 20 (2)
- 30 (3)
- 40 (4)
- 50 (5)
- 60 (6)

Стойкость генераторов к воздействию внешних факторов

Параметр Значение
Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

1. По запросу потребителя. 2. Уточняется при заказе в зависимости от номинальной частоты. 3. Для выходного сигнала КМОП значения нагрузки и подавления побочных сигналов не указываются. 4. Для выходного сигнала Clipped Sin нагрузка составляет 10±20% кОм и 10±20% пФ и не указывается. 5. Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Относительное изменение рабочей частоты

Вариант исполнения Относительное изменение рабочей частоты, ×10-6, не более
за первый год работы при эксплуатации(в течение наработки) при хранении (в течение срока сохраняемости)
А ± 0,5 ± 2,0 ± 2,0
Б ± 1,0 ± 3,0 ± 3,0
Без обозначения ± 3,0 ± 7,0 ± 7,0

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
±0,1
(В)		 ±0,14
(В1)		 ±0,2
(В4)		 ±0,28
(В2)		 ±0,3
(В3)		 ±0,35
(В5)		 ±0,5
(Г)		 ±0,75
(Г2)		 ±1,0
(Д)		 ±1,3
(Д2)		 ±1,5
(Г1)		 ±1,75
(Д3)		 ±2,0
(Д1)		 ±2,5
(Е)		 ±3,0
(Е1)		 ±3,5
(Е2)		 ±4,0
(Е3)		 ±5,0
(Ж)		 ±6,0
(Ж2)		 ±7,5
(Ж1)		 ±10,0
(И)
0…+50 (Л) + + + + + + + + + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + + + + + + + + + + +
-30…+50 (Т) - - + + + + + + + + + + + + + + + + + + +
-30…+60 (Е) - - - + + + + + + + + + + + + + + + + + +
-30…+70 (П) - - - + + + + + + + + + + + + + + + + + +
-30…+85 (Р) - - - - + + + + + + + + + + + + + + + + +
-40…+70 (Б) - - - - + + + + + + + + + + + + + + + + +
-40…+85 (С) - - - - + + + + + + + + + + + + + + + + +
-50…+70 (В1) - - - - - - - - + + + + + + + + + + + + +
-60…+70 (В) - - - - - - - - + + + + + + + + + + + + +
-60…+85 (Г) - - - - - - - - - - + + + + + + + + + + +
