Генератор пьезоэлектрический управляемый напряжением ГК303-УН-02-С
Генератор пьезоэлектрический управляемый напряжением ГК303-УН-02-С изготавливается в соответствии с КПГФ.433533.054ТУ в корпусе DIL-14
Основные параметры
Номер и назначение вывода
Габаритные размеры

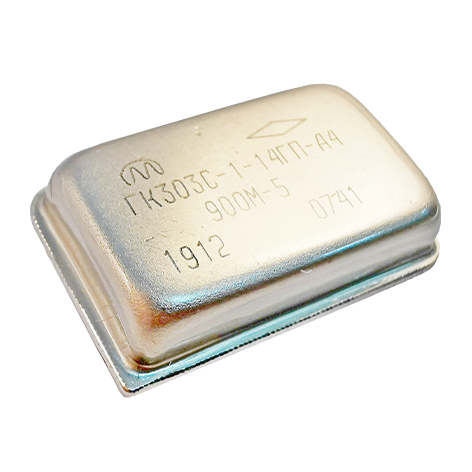

Внешний вид
Пример условного обозначения: ГК303-УН-02-С-7-15ГР-А3-100М-5 КПГФ.433533.054ТУ
| Тип генератора | ГК303-УН-02-С |
| Перестройка частоты | 7 |
| Точность настройки | 15 |
| Интервал температур при эксплуатации | Г |
| Температурная нестабильность частоты в интервале температур при эксплуатации | Р |
| Сопротивление нагрузки | А |
| Подавление побочных сигналов | 3 |
| Номинальная частота, МГц | 100М |
| Напряжение питания, В | 5 |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 2 до 2500 |
| Выходной сигнал | Синус |
| Параметры выходного сигнала: напряжение (по пикам), В, не менее | |
| для Uпит = 5 В | 0,8 |
| для Uпит = 3,3 В | 0,6 |
| Выходное напряжение (амплитуда) на нагрузке, В, не менее | |
| при Rн = 50 Ом | 0,2 |
| при Rн = 1 кОм | 0,35 |
| при Rн = 5 кОм | 0,5 |
| Напряжение управления, В | 0...Uпит |
| Напряжение питания (Uпит), В | 3,3 ± 5%; 5,0 ± 5% |
| Нелинейность характеристики управления, %, не хуже | ± 10 |
| Спектральная плотность фазовых шумов при отстройке 10 кГц, дБ/Гц, не более | -110...-150 |
| Нестабильность частоты при изменении напряжения питания на ± 5 %, ×10-6, не более | ±5 |
| Потребляемый ток, мА, не более, в диапазоне частот: | 40 |
Сопротивление нагрузки
| 50 Ом | (А) |
| 1 кОм | (Б) |
| 5 кОм | (В) |
Подавление побочных сигналов, дБ
| Не нормируется | (1) |
| - 20 | (2) |
| - 30 | (3) |
| - 40 | (4) |
Перестройка частоты, х10-6
| ± 20 | (1) |
| ± 50 | (2) |
| ± 80 | (3) |
| ± 100 | (4) |
| ± 120 | (5) |
| ± 150 | (6) |
| ± 180 | (7) |
| ± 200 | (8) |
| ± 250 | (9) |
| ± 300 | (10) |
| ± 400 | (16) |
| ± 500 | (11) |
Точность настройки, х10-6
| ± 5 | (11) |
| ± 7,5 | (12) |
| ± 10 | (13) |
| ± 15 | (14) |
| ± 20 | (15) |
| ± 30 | (16) |
| ± 50 | (20) |
Стойкость генераторов к воздействию внешних факторов
| Параметр | Значение |
| Стойкость генераторов к воздействию механических, климатических и биологических факторов | соответствует группе 4У ГОСТ РВ 20.39.414.1 |
| Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К: | |
| характеристика 7.И1 | не менее 0,7×4УС |
| характеристика 7.И2 – 7.И6 | не менее 2УС |
| характеристика 7.И7 | не менее 0,2×4УС |
| характеристика 7.И8 | не менее 0,009×1УС |
| характеристика 7.С1 - 7.С3 | не менее 4УС |
| характеристика 7.С4 | не менее 0,1×4УС |
| характеристика 7.К1 | не менее 1К |
| характеристика 7.К4 | не менее 0,06×1К |
| Время потери работоспособности | не более 2 мс |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 50 000 ч в пределах срока службы 25 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет. |
Примечания:
1. Параметры генераторов могут быть изменены под конкретные требования Заказчика. 2. По согласованию с потребителем, возможна поставка генераторов с напряжением питания (2,5 ± 5%) В или (3 ± 5%) В. 3. По согласованию с потребителем, пределы перестройки частоты могут быть расширены до ±1500×10-6
Интервал температур при эксплуатации
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | |||||||||
| ± 5 (Ж) | ± 10 (И) | ± 15 (К) | ± 20 (Л) | ± 25 (М) | ± 30 (Н) | ± 40 (П) | ± 50 (Р) | ± 80 (Р1) | ± 100 (С) | |
| 0…+50 (Л) | + | + | + | + | + | + | + | + | + | + |
| 0…+70 (К) | + | + | + | + | + | + | + | + | + | + |
| -10…+50 (М) | - | + | + | + | + | + | + | + | + | + |
| -10…+60 (А) | - | + | + | + | + | + | + | + | + | + |
| -10…+70 (Н) | - | + | + | + | + | + | + | + | + | + |
| -30…+60 (Е) | - | - | + | + | + | + | + | + | + | + |
| -30…+70 (П) | - | - | + | + | + | + | + | + | + | + |
| -30…+85 (Р) | - | - | + | + | + | + | + | + | + | + |
| -40…+70 (Б) | - | - | + | + | + | + | + | + | + | + |
| -40…+85 (С) | - | - | + | + | + | + | + | + | + | + |
| -50…+70 (В1) | - | - | - | - | + | + | + | + | + | + |
| -60…+70 (В) | - | - | - | - | - | + | + | + | + | + |
| -60…+85 (Г) | - | - | - | - | - | + | + | + | + | + |
