Генератор пьезоэлектрический термокомпенсированный ГК256-ТК-М
Генератор пьезоэлектрический термокомпенсированный ГК256-ТК-М изготавливается в соответствии с КПГФ.433531.035 ТУ в корпусе DIL-8
Основные параметры
Номер и назначение вывода

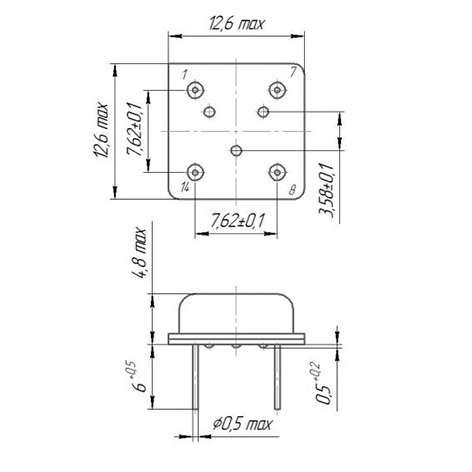

Габаритные размеры
Внешний вид
Пример условного обозначения: ГК256-ТК-М-АГ-А3-30М-3,3С КПГФ.433531.035 ТУ
| Тип генератора | ГК256-ТК-М |
| Интервал температур при эксплуатации | А |
| Температурная нестабильность частоты в интервале температур при эксплуатации | Г |
| Нагрузка генераторов с выходным сигналом Синус | А |
| Подавление побочных сигналов (только для сигнала Синус) | 3 |
| Номинальная частота, МГц | 30М |
| Напряжение питания, В | 3,3 |
| Форма выходного сигнала (С – Clipped Sin, КМОП без обозначения) | С |
Электрические параметры
| Параметр | Значение |
| Диапазон номинальных частот, МГц | от 1,5 до 150 |
| Точность настройки, х10-6 | ± 1 |
| Перестройка частоты, х10-6, не менее | ± 5* |
| Управляющее напряжение, В: | 0 |
| Параметры выходного сигнала: | |
| форма сигнала | Синус |
| напряжение (по пикам), В, не менее | 1,0 |
| спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц, не более | -130 |
| форма сигнала | КМОП |
| уровень логической единицы, В, не менее | 0,9 Uп |
| уровень логического нуля, В, не более | 0,1 Uп |
| скважность, % | 50 ± 5 |
| длительность фронта нарастания и спада, нс, не более | 3 |
| Напряжение питания, В | 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %; |
| Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ± 5 |
| Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более | ± 0,2 |
| Нагрузка генератора: | |
| для сигнала КМОП | 15±20% пФ |
| Потребляемый ток (для сигнала Синус), мА, не более: | |
| для fн до 20 МГц включ. | 2 |
| для fн св. 20 МГц | 4 |
| Потребляемый ток (для сигнала КМОП), мА, не более: | |
| для fн до 20 МГц включ. | 9 |
| для fн св. 20 МГц | 24 |
Нагрузка генераторов с выходным сигналом Синус
| 10±20% кОм, 10±20% пФ | Без обозначения |
| 50 Ом | (А) |
| 1 кОм | (Б) |
| 5 кОм | (В) |
Подавление побочных сигналов, дБ
| Не нормируется | (1) |
| - 20 | (2) |
| - 30 | (3) |
| - 40 | (4) |
| - 50 | (5) |
| - 60 | (6) |
Стойкость генераторов к воздействию внешних факторов
| Стойкость генераторов к воздействию механических факторов | соответствует группе М6 ГОСТ 25467 |
| Стойкость генераторов к воздействию климатических факторов | соответствует категории УХЛ 2.1 ГОСТ 25467 |
| Генераторы герметизированы | |
| Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет. | |
| Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет. |
Примечания:
1. * - Уточняется при заказе в зависимости от номинальной частоты. 2. Для выходного сигнала КМОП значения нагрузки и подавления побочных сигналов не указываются. 3. Параметры генераторов могут быть изменены под конкретные требования Заказчика.
Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
| Интервал температур при эксплуатации, ˚С | Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6 | ||||||||||||
| ± 0,1 (В) | ± 0,14 (В1) | ± 0,28 (В2) | ± 0,3 (В3) | ± 0,5 (Г) | ± 1,0 (Д) | ± 1,5 (Г1) | ± 2,0 (Д1) | ± 2,5 (Е) | ± 3,0 (Е1) | ± 5,0 (Ж) | ± 7,5 (Ж1) | ± 10,0 (И) | |
| 0…+50 (Л) | + | + | + | + | + | + | + | + | + | + | + | + | + |
| 0…+70 (К) | + | + | + | + | + | + | + | + | + | + | + | + | + |
| -10…+60 (А) | - | + | + | + | + | + | + | + | + | + | + | + | + |
| -30…+60 (Е) | - | - | + | + | + | + | + | + | + | + | + | + | + |
| -30…+70 (П) | - | - | + | + | + | + | + | + | + | + | + | + | + |
| -30…+85 (Р) | - | - | - | + | + | + | + | + | + | + | + | + | + |
| -40…+70 (Б) | - | - | - | + | + | + | + | + | + | + | + | + | + |
| -40…+85 (С) | - | - | - | + | + | + | + | + | + | + | + | + | + |
| -60…+85 (Г) | - | - | - | - | - | - | - | - | - | - | + | + | + |
