Генератор пьезоэлектрический термокомпенсированный ГК256-ТК-01

Генератор пьезоэлектрический термокомпенсированный ГК256-ТК-01

Генератор пьезоэлектрический термокомпенсированный ГК256-ТК-01 изготавливается в соответствии с КПГФ.433531.035 ТУ в корпусе СМД5

Основные параметры

  • Диапазон частот, МГц от 0,625 до 50
  • ДхШхВ, мм 5х3,2х1,8
  • Тип монтажа поверхностный монтаж (СМД)
  • Форма сигнала КМОП
  • Категория качества «ОТК»

Номер и назначение вывода

  • 1 Не подключен или «1» - включен, «0» - выключен
  • 2 Общий
  • 3 Выход
  • 4 Питание
закрыть

Изделие добавлено в корзину

Габаритные размеры

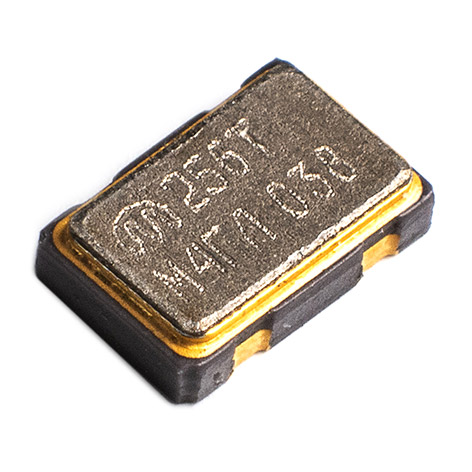

Внешний вид

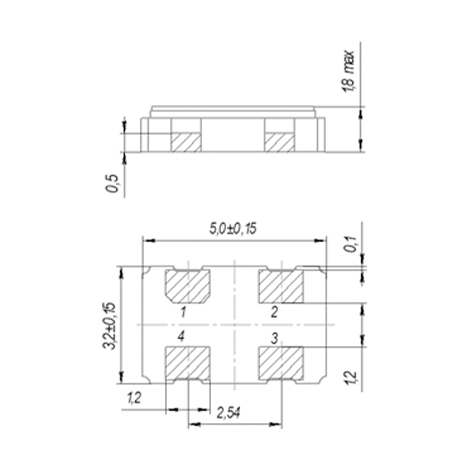

ГК256-ТК-01 - габаритные размеры
ГК256-ТК-01
закрыть ГК256-ТК-01

Пример условного обозначения: ГК256-ТК-01-АГ-30М-3,3 КПГФ.433531.035 ТУ

Тип генератора ГК256-ТК-01
Интервал температур при эксплуатации А
Температурная нестабильность частоты в интервале температур при эксплуатации Г
Номинальная частота, МГц 30М
Напряжение питания, В 3,3

Электрические параметры

Параметр Значение
Диапазон номинальных частот, МГц от 0,625 до 50
Точность настройки, х10-6 ± 1
Параметры выходного сигнала:
форма сигнала КМОП
уровень логической единицы, В, не менее 0,9 Uп
уровень логического нуля, В, не более 0,1 Uп
скважность, % 50 ± 5
длительность фронта нарастания и спада, нс, не более 3
спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц, не более -(120…140)
Напряжение питания, В 2,7 ± 5 %; 3,0 ± 5 %; 3,3 ± 5 %;
Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,2
Нагрузка генератора 15±20% пФ
Потребляемый ток, мА от 9 до 24

Стойкость генераторов к воздействию внешних факторов

Стойкость генераторов к воздействию механических факторов соответствует группе М6 ГОСТ 25467
Стойкость генераторов к воздействию климатических факторов соответствует категории УХЛ 2.1 ГОСТ 25467
Генераторы герметизированы
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации (при температуре окружающей среды 85 °С) не менее 20 000 ч в пределах срока службы 15 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % не менее 15 лет.

Примечания:

Параметры генераторов могут быть изменены под конкретные требования Заказчика.

Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6

Интервал температур при эксплуатации, ˚С Температурная нестабильность частоты в интервале температур при эксплуатации, х10-6
± 0,1 (В) ± 0,14 (В1) ± 0,28 (В2) ± 0,3 (В3) ± 0,5 (Г) ± 1,0 (Д) ± 1,5 (Г1) ± 2,0 (Д1) ± 2,5 (Е) ± 3,0 (Е1) ± 5,0 (Ж) ± 7,5 (Ж1) ± 10,0 (И)
0…+50 (Л) + + + + + + + + + + + + +
0…+70 (К) + + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + + +
-30…+60 (Е) - - + + + + + + + + + + +
-30…+70 (П) - - + + + + + + + + + + +
-30…+85 (Р) - - - + + + + + + + + + +
-40…+70 (Б) - - - + + + + + + + + + +
-40…+85 (С) - - - + + + + + + + + + +
-60…+85 (Г) - - - - - - - - - - + + +
