Фильтры пьезоэлектрические ФП3П6-762, ФП3П6-762АБ, ФП3П6-762АБВ (МИ5)

Фильтры пьезоэлектрические ФП3П6-762, ФП3П6-762АБ, ФП3П6-762АБВ изготавливаются соответствии с КПГФ.433561.067 ТУ в корпусе МИ5

Основные параметры

Диапазон частот, МГц от 60 до 200
ДхШхВ, мм 7,8х3,2х6
Тип монтажа монтаж в отверстия печатной платы
Категория качества «ВП»

Номер и назначение вывода

Левый вывод Выход/вход
Средний вывод Земля
Правый вывод Вход/выход

Изделие добавлено в корзину

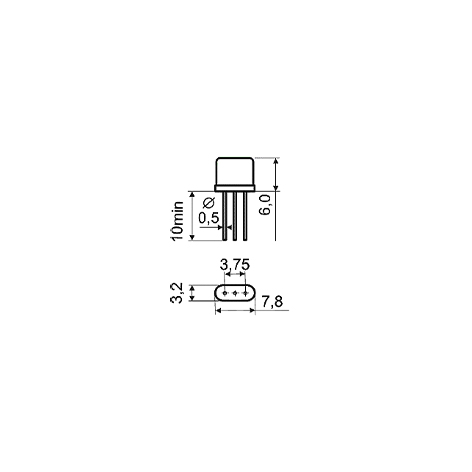

Габаритные размеры

Внешний вид

ФП3П6-762-МИ5, ФП3П6-762АБ-МИ5, ФП3П6-762АБВ-МИ5

Пример условного обозначения: ФП3П6-762-МИ5-50М-450 КПГФ.433561.067 ТУ

Тип фильтра	ФП3П6-762
Тип корпуса	МИ5
Номинальная частота, МГц	50М
Номинальное значение ширины полосы пропускания по уровню 3 дБ, кГц	450

Стойкость фильтров к воздействию внешних факторов

Параметр	Значение
Стойкость фильтров к воздействию механических, климатических и биологических факторов	соответствует группе 3У ГОСТ РВ 20.39.414.1
Стойкость генераторов во время и после воздействия специальных факторов видов 7.И, 7.С, 7.К:
характеристика 7.И₁, 7.И₆ – 7.И₈	не менее 2У_С
характеристика 7.С₁ - 7.С₄	не менее 1У_С
характеристика 7.К₁, 7.К₄, 7.К₁₁	не менее 3К
Время потери работоспособности	не более 2,5 мс
Гамма-процентная наработка до отказа генераторов при γ = 95 % в типовом режиме эксплуатации не менее 25 000 ч в пределах срока службы 25 лет.
Гамма-процентный срок сохраняемости генераторов при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения не менее 25 лет.

Примечания:

1. Фильтр ФП3П6-762АБ состоит из двух последовательно включенных фильтров ФП3П6-762, фильтр ФП3П6-762АБВ состоит из трех последовательно включенных фильтров ФП3П6-762. 2. Параметры фильтров могут быть изменены под конкретные требования Заказчика.

Электрические параметры

Диапазон номинальных частот, МГц	Порядок фильтра	Порядок механических колебаний	Интервал рабочих температур, ˚С	Ширина полосы пропускания по уровню 3 дБ, % от fном	Неравномерность затухания в полосе пропускания, дБ, не более	Вносимое затухание, дБ, не более	Гарантированное затухание, не менее
ФП3П6-762
от 60 до 200	2	1 (на обратной мезаструктуре)	- 60…+85 (Д)	от 0,02 до 5,0	1,0	4,0	40
ФП3П6-762АБ
от 60 до 200	4	1 (на обратной мезаструктуре)	- 60…+85 (Д)	от 0,02 до 4,0	1,0	5,0	60
ФП3П6-762АБВ
от 60 до 200	6	1 (на обратной мезаструктуре)	- 60…+85 (Д)	от 0,02 до 3,0	1,0	6,0	80

Фильтр пьезоэлектрический
