РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ГЕРМЕТИЗИРОВАННЫЙ РК536
Резонатор изготавливается с приемкой «1» в соответствии с КПГФ.433513.059 ТУ в корпусах СМД7, СМД6, СМД5.
Пример условного обозначения:
Резонатор РК536-СМД7-6АП-30М3
| 6 |
А П |
| Точность настройки при температуре настройки (25±5) ˚С, х10-6 |
| ± 5 (4) |
| ± 10 (5) |
| ± 15 (6) |
| ± 20 (7) |
| ± 30 (8) |
|
| Интервал рабочих температур °С |
Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6 |
(Л)
±7,5 |
(М)
±10 |
(Н)
±15 |
(П)
±20 |
(Р)
±25 |
(С)
±30 |
(Т)
±40 |
| -10…+60 (А) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| -25…+55 (Р) |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -30…+60 (Б) |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -40…+70 (В) |
- |
+ |
+ |
+ |
+ |
+ |
+ |
| -40…+85 (С) |
- |
- |
- |
+ |
+ |
+ |
+ |
| -60…+70 (Г) |
- |
- |
- |
+ |
+ |
+ |
+ |
| -50…+80 (Г1) |
- |
- |
- |
+ |
+ |
+ |
+ |
| -60…+85 (Д) |
- |
- |
- |
- |
+ |
+ |
+ |
|
Схемы корпусов |
30М 3 |
|

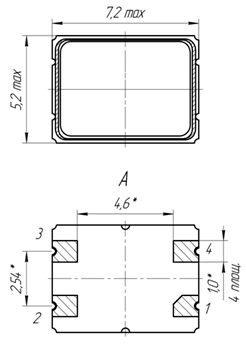

Корпус СМД7

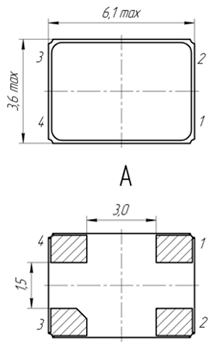

Корпус СМД6

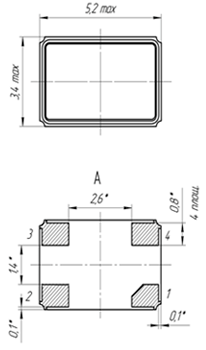

Корпус СМД5
|
| Диапазон номинальных частот, МГц |
Порядок колебаний |
Динамическое сопротивление температуре настройки, Ом, не более |
| СМД7 |
СМД6 |
СМД5 |
| от 8 до 9,5 ключ. |
1 (не обозначается) |
80 |
90 |
100 |
| св. 9,5 » 13 » |
60 |
70 |
80 |
| » 13 » 45 » |
40 |
40 |
40 |
| от 30 до 125 ключ. |
3 |
80 |
80 |
80 |
| от 75 до 200 ключ. |
5 |
90 |
90 |
100 |
| Примечание — Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика. |
Стойкость к внешним
воздействующим факторам
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-500 |
| Амплитуда ускорения, g |
10 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
150 |
| Механический удар многократного действия |
| Пиковое ударное ускорения, g |
40 |
| Предельная температура среды, °С |
| — пониженная |
-60 |
| — повышенная |
+85 |
Резонатор вакуумирован
|
|
Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
