РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ГЕРМЕТИЗИРОВАННЫЙ РК467С

Резонатор изготавливается с приемкой «5» в соответствии с КЖДГ.433513.015 ТУ-Д2 в корпусах МН и МР.

Пример условного обозначения:

Резонатор РК467С-МР-6В-1-10000К

6 В

10000К

Точность настройки при температуре настройки, х10-6
± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
Интервал рабочих температур, ˚С
-30...+60 (Б)
-40...+70 (В)
-60...+70 (Г)
-50...+80 (Г1)
-60...+85 (Д)
Диапазон номинальных частот, кГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
от 9500 до 13000 1 40
Схема корпусов   1

Корпуса МН и МР, выводы облужены

ТЧХ
шифр 1
Заданные температурные точки
минус
(40±2)˚С
(10±2)˚С (25±2)˚С (40±2)˚С (70±2)˚С
Максимальное относительное изменение рабочей частоты, х10-6 от минус 7,5 до минус 50 от минус 1,0 до минус 6,0 0 от 1,0 до 8,0 от 6,0 до 26,0

ТЧХ
шифр 2
Заданные температурные точки
минус
(50±2)˚С
(0±2)˚С (25±2)˚С (50±2)˚С (85±2)˚С
Максимальное относительное изменение рабочей частоты, х10-6 от минус 28 до минус 40 от минус 0,3 до 3,0 0 от 3,0 до минус 3,0 от 10 до 22

ТЧХ
шифр 3
Заданные температурные точки
минус
(50±2)˚С
(10±2)˚С (25±2)˚С (60±2)˚С (85±2)˚С
Максимальное относительное изменение рабочей частоты, х10-6 от минус 10 до минус 30 от минус 0,3 до 3,0 0 от 3,0 до минус 3,0 от 6 до 30

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорение, g 150
Предельная температура среды, ˚С
• пониженная -60
• повышенная +85
Резонатор герметизирован

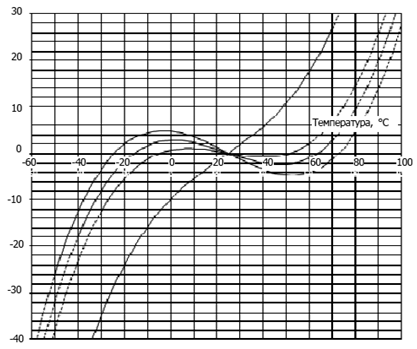

График типовых ТЧХ резонатора РК467С

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
