РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ВАКУУМНЫЙ РК466

Резонатор изготавливается с приемкой «5» в соответствии с КЖДГ.433513.015 ТУ в корпусах МН, МР, МИ1 и МИ5

Пример условного обозначения:

Резонатор РК466-МР-6АП-30М3

6 А                                П
Точность настройки при температуре настройки (25±5) ˚С, х10-6
± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
Интервал рабочих температур °С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
(Г)
±1,0
(Д)
±1,5
(Е)
±2,0
(Ж)
±2,5
(И)
±3,0
(К)
±5,0
(Л)
±7,5
(М)
±10
(Н)
±15
(П)
±20
(Р)
±25
(С)
±30
(Т)
±40
(У)
±50
+55…+65(Ж) + + + + + - - - - - - - - -
+65…+75 (И) + + + + + - - - - - - - - -
+75…+85 (К) + + + + + - - - - - - - - -
-10…+60 (А) - - - - + + + + + + + + + +
-25…+55 (Р) - - - - - - + + + + + + + +
-30…+60 (Б) - - - - - - - + + + + + + +
-40…+70 (В) - - - - - - - - + + + + + +
-40…+85 (С) - - - - - - - - - + + + + +
-50…+80 (Г1) - - - - - - - - - + + + + +
-60…+70 (Г) - - - - - - - - - - + + + +
-60…+85 (Д) - - - - - - - - - - + + + +

Схемы корпусов

30М                                3

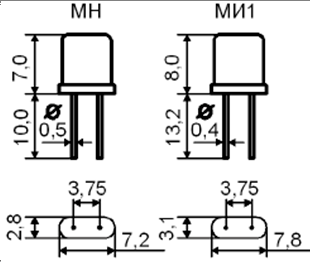

Корпуса МН и МИ1, выводы облужены (МН)
или позолочены (МИ1)

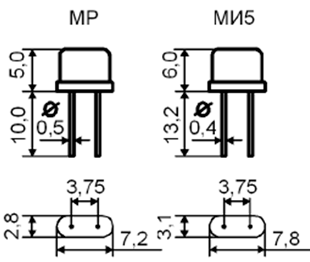

Корпуса МР и МИ5, выводы облужены (МР)
или позолочены (МИ5)

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление температуре настройки, Ом, не более
Для конструктивного исполнения МН и МИ1
от 4 до 5 ключ. 1 (не обозначается) 200
св. » 8 » 120
» 8 » 9,5 » 60
» 9,5 » 13 » 40
» 13 » 17 » 30
» 17 » 45 » 25
от 30 до 105 включ. 3 50
от 75 до 165 включ. 5 70
Для конструктивного исполнения МР и МИ5
от 7 до 8 ключ. 1 (не обозначается) 130
св. » 9,5 » 70
» 9,5 » 13 » 40
» 13 » 17 » 35
» 17 » 45 » 25
от 30 до 105 включ. 3 50
от 75 до 165 включ. 5 70
Примечание — Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика.

Стойкость к внешним
воздействующим факторам
Синосуидальная вибрация
Диапазон частот, Гц 1-5000
Амплитуда ускорения, g 40
Механический удар одиночного действия
Пиковое ударное ускорения, g 3000
Механический удар многократного действия
Пиковое ударное ускорения, g 150
Предельная температура среды, °С
 — пониженная -60
 — повышенная +85
Резонатор выкуумирован

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
