РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ВАКУУМНЫЙ РК440

Резонатор изготавливается с приемкой «1» в соответствии с КПГФ.433513.003 ТУ в корпусах МИ1 и МИ5

Пример условного обозначения:

Резонатор РК440-МИ1-6АП-30М3-В*

6 А                                П
Точность настройки при температуре настройки (25±5) ˚С, х10-6
± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
± 50 (9)
Интервал рабочих температур °С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
(Ж)
±2,5
(И)
±3
(К)
±5
(Л)
±7,5
(М)
±10
(Н)
±15
(П)
±20
(Р)
±25
(С)
±30
(Т)
±40
(У)
±50
(Х)
±100
0…+45 (Л) + + + + + + + + + + + +
0…+50 (М) + + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + + +
-25…+55 (Р) - - + + + + + + + + + +
-30…+60 (Б) - - - + + + + + + + + +
-40…+70 (В) - - - - + + + + + + + +
-40…+55 (В1) - - - - + + + + + + + +
-50…+80 (Г2) - - - - - + + + + + + +
-60…+85 (Д) - - - - - + + + + + + +

Схемы корпусов

30М                                3

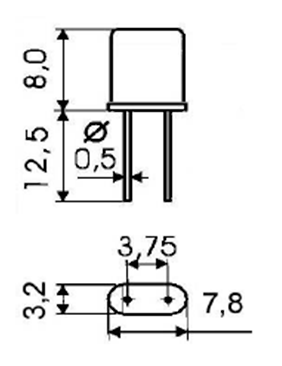

Корпус МИ1, выводы позолочены

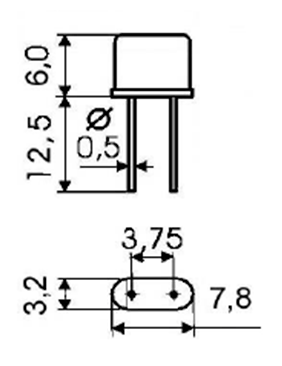

Корпус МИ5, выводы позолочены

Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление температуре настройки, Ом, не более
Для конструктивного исполнения МИ1
от 3,2 до 5 ключ. 1 (не обозначается) 200
св. » 6,9999 » 120
» 7 » 9,9999 » 60
» 10 » 17 » 30
» 17 » 45 » 25
от 30 до 105 включ. 3 50
от 75 до 165 включ. 5 70
Для конструктивного исполнения МИ5
от 7 до 9,9999 ключ. 1 (не обозначается) 60
св. 10 » 17 » 40
» 17 » 45 » 25
от 30 до 105 включ. 3 50
от 75 до 165 включ. 5 70
Примечание — Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика.

Стойкость к внешним
воздействующим факторам
Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Предельная температура среды, °С
 — пониженная -60
 — повышенная +85
Резонатор выкуумирован

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.


* В — Обозначение всеклиматического исполнения (указывается по требованию Заказчика).
По требованию Заказчика резонаторы могут быть разработаны в корпусе МИ4.
