РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ВАКУУМНЫЙ РК418С

Резонатор изготавливается с приемкой «1» в соответствии с КЖДГ.433513.011 ТУ-Д1 в корпусе МР

Пример условного обозначения:

Резонатор РК418С-10000К



10000К

Точность настройки при температуре настройки (25±5)˚С, х10-6
± 15
± 20
± 30
Диапазон номинальных частот, кГц Порядок колебаний Динамическое сопротивление при температуре настройки, Ом, не более
от 9990 до 10010 1 40
от 12790 до 12810


Корпуса МН и МР, выводы облужены
Интервал рабочих температур, ˚С Относительное изменение рабочей частоты при рабочей температуре, х10-6
(-40±3)˚С (+10±3)˚С (+40±3)˚С (+70±3)˚С
-40...+70 -7,5...+50 -1,0...-6,0 1,0...8,0 6,0...26,0

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорение, g 150
Предельная температура среды, ˚С
• пониженная -60
• повышенная +85
Резонатор выкуумирован

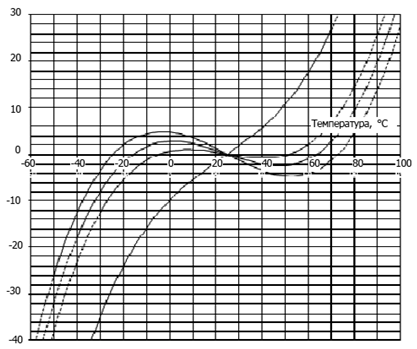

График типовых ТЧХ резонатора РК418С

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.
