РЕЗОНАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ВАКУУМНЫЙ РК418

Резонатор изготавливается с приемкой «1» в соответствии с КЖДГ.433513.011 ТУ в корпусах МР, МН, ММ.

Пример условного обозначения:

Резонатор РК418МН-6АП-30М3-B*

6 А                                П
Точность настройки при температуре настройки (25±5) ˚С, х10-6
± 5 (4)
± 10 (5)
± 15 (6)
± 20 (7)
± 30 (8)
Интервал рабочих температур °С Максимальное относительное изменение рабочей частоты в интервале рабочих температур, х10-6
(Ж)
± 2,5
(И)
± 3
(К)
± 5
(Л)
± 7,5
(М)
± 10
(Н)
± 15
(П)
± 20
(Р)
± 25
(С)
± 30
(Т)
± 40
(У)
± 50
0…+45 (Л) + + + + + + + + + + +
0…+50 (М) + + + + + + + + + + +
-10…+60 (А) - + + + + + + + + + +
-25…+55 (Р) - - + + + + + + + + +
-30…+60 (Б) - - - + + + + + + + +
-40…+70 (В) - - - - + + + + + + +
-40…+55 (В1) - - - - + + + + + + +
-60…+85 (Д) - - - - - + + + + + +

Схемы корпусов

30М                                3

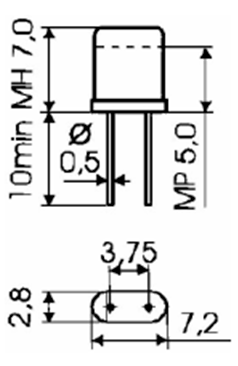

Корпуса МН и МР, выводы облужены

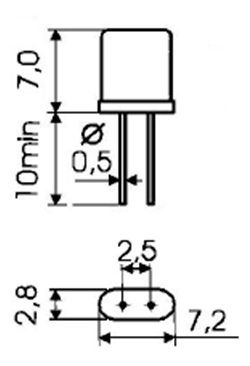

Корпус ММ, выводы облужены
Диапазон номинальных частот, МГц Порядок колебаний Динамическое сопротивление температуре настройки, Ом, не более
от 4 до 6 ключ. 1 (не обозначается) 200
св. 6 » 9 » 70
св. 9 » 17 » 50
св. 17 » 45 » 30
от 30 до 105 включ. 3 60
от 75 до 165 включ. 5 80
Примечания:
1.Резонаторы на диапазон частот от 4 до 6 МГц изготавливаются только в корпусах ММ и МН;
2. Резонаторы могут поставляться на параллельном резонансе с нагрузочной емкостью по требованию Заказчика

Стойкость к внешним
воздействующим факторам
Синосуидальная вибрация
Диапазон частот, Гц 1-5000
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Предельная температура среды, °С
 — пониженная -60
 — повышенная +85
Резонатор вакуумирован

Примечание — Параметры резонаторов могут быть изменены под конкретные требования Заказчика.


* В – Обозначение всеклиматического исполнения (указывается по требованию Заказчика)
