Генератор пьезоэлектрический термокомпенсированный ГК285-ТК, ГК285-УТК КПГФ.433531.040 ТУ (приемка 5)

Электрические параметры

1. Диапазон номинальных частот, МГц 6,5 - 52
2. Точность настройки, x10-6 ±1,0
3. Напряжение питания Un, В 2,7±5%
3,0±5%
3,3±5%
4,0±5%
5,0±5%
4. Потребляемый ток, мА, не более 2,0
5. Параметры выходного сигнала:

- напряжение (по пикам), В, на Sin не менее
- уровень логической 1, В, на КМОП не менее
- уровень логического 0, В, на КМОП не более

1,0
0,9 Un
0,1 Un
6. Нагрузка генератора 10±20% кОм,
10±20% пФ (Sin)
7. Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, x10-6, не более ±0,2
8. Нестабильность частоты при изменении напряжения питания на ±5% от номинального значения, x10-6, не более ±0,1 (Uупр=1,65±0,01В)
9. Нестабильность частоты при изменении напряжения питания от 2,6 В до 5,3 В, x10-6, не более ±0,5 (Uупр=1,65±0,01В)
10. Гистерезис по частоте при подходе к температуре (25±0,5)°C снизу и сверху, x10-6, не более ±0,2
11. Температурная нестабильность частоты в интервалах температур
0…50°С(Л), 0…70°С(К), -10…60°С(А), -30…60°С(Е), -30…70°С(П),
-30…85°С(Р), -40…70°С(Б), -40…85°С(С), x10-6, не более
выбирается при заказе

±0,5(Г), ±1,0(Д),
±1,5(Г1) ±2,0(Д1),
±2,5(Е), ±3,0(Е1),
±5,0(Ж), ±7,5(Ж1),
±10(И)
выбирается при заказе

Устойчивость к внешним воздействиям

  • Вибрация 1-2000 Гц 20g
  • Одиночный удар 1500g
  • Многократные удары 150g
  • Линейное ускорение 500g
  • Предельная повышенная температура среды 85°С
  • Предельная пониженная температура среды -60°С

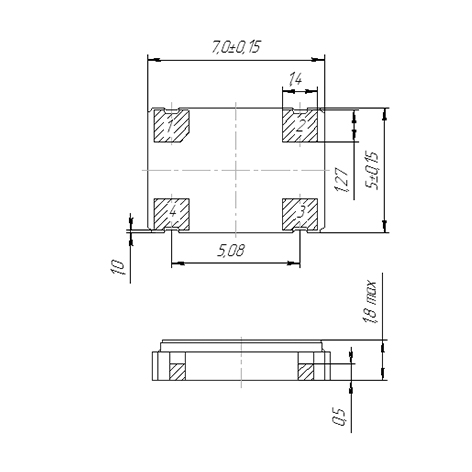

Разводка выводов



№ вывода Назначение вывода
ГК285-ТК ГК285-УТК
1 Подключен к общему проводнику Электрическая подстройка частоты
2 Общий
3 Выход
4 + Uп
5, 6, 7, 8 Технологические, не подключаются

Пример обозначения при заказе и в конструкторской документации генератора термокомпенсированного с электронной подстройкой (коррекцией) частоты на номинальную частоту 10,0 МГц для работы в интервале температур -30…85°С(Р), с температурной нестабильностью частоты ±2,5x10-6(Е), напряжение питания 3,3 В±5%: Генератор ГК285-УТК-РЕ-10,0М-3,3 КПГФ.433531.040 ТУ
