ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ПРОСТОЙ ГК82-П3
Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433526.004 ТУ в корпусе DIL-14.
Пример условного обозначения:
Генератор ГК82-П1-5КР-30,5М-5
|
5
| Точность настройки, х10-6 |
| 5 |
± 10 |
| 6 |
± 15 |
| 7 |
± 20 |
| 9 |
± 50 |
| 11 |
± 100 |
|
К
Интервал тем-
ператур при эксплуатации, ˚С |
| Л |
0...+45 |
| К |
0...+70 |
| А |
-10...+60 |
| Р |
-25...+55 |
| Б |
-30...+60 |
| В |
-40...+70 |
| С |
-40...+85 |
| Г |
-60...+85 |
|
Р
| Температурная нестабильность частоты в интервале температур, х10-6 |
| М |
± 10 |
| Н |
± 15 |
| П |
± 20 |
| Р |
± 25 |
| С |
± 30 |
| У |
± 50 |
| Ы |
± 75 |
| Х |
± 100 |
|
30,5М
| Диапазон номинальных частот, МГц |
от 10 до 80 |
| Нагрузочная способность генератора |
10 ТТЛШ,
15 пФ
(КМОП) |
Параметры выходного сигнала
• уровень логического нуля, В, не более:
— при КМОП-нагрузке
— при ТТЛШ-нагрузке
• уровень логической единицы, В, не менее:
— при КМОП-нагрузке
— при ТТЛШ-нагрузке |
0,1 Uп
0,2 Uп
0,9 Uп
0,8 Uп |
| Скважность, %, не более |
50 ± 10 |
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более
• при напряжении питания 5 В
• при напряжении питания 3,3 В |
4
6 |
|
|
|

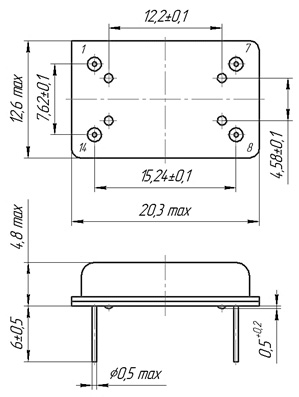

Схема корпуса
 |
| Корпус DIL-14 |
Вывод
| Номер вывода |
Назначение вывода |
| 1 |
Не подключен |
| 7 |
Общий |
| 8 |
Выход |
| 14 |
+ Uп |
|
5
| Напряжение питания, В |
5 ± 10 %
3,3 ± 10 % |
| Время установления частоты выходного сигнала при включении питания, мс, не более |
5 |
Нестабильность частоты генератора от напряжения питания, х10-6, не более:
при напряжении питания 5 В
при напряжении питания 3,3 В |
± 4
± 3 |
Нестабильность частоты от нагрузки,
х10-6, не более |
± 2 |
Потребляемый ток, мА, не более:
• при напряжении питания 5 В:
— для fном от 10 до 20 МГц включ.
— для fном св. 20 МГц до 40 МГц
— для fном св. 40 МГц до 80 МГц включ.
• при напряжении питания 3,3 В:
— для fном от 10 до 20 МГц включ.
— для fном св. 20 МГц до 40 МГц
— для fном св. 40 МГц до 80 МГц включ. |
12
20
25
5
8
15
|
Стойкость к внешним
воздействующим факторам
| Синосуидальная вибрация |
| Диапазон частот, Гц |
1-500 |
| Амплитуда ускорения, g |
10 |
| Механический удар одиночного действия |
| Пиковое ударное ускорения, g |
150 |
| Механический удар многократного действия |
| Пиковое ударное ускорения, g |
40 |
| Предельная температура среды, °С |
| • пониженная |
-60 |
| • повышенная |
+85 |
| Повышенная влажность воздуха |
| Относительная влажность при температуре 25°С,% |
98 |
| Генератор герметизирован |
|
|
Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.
* — Генератор ГК82-П2-Т имеет на выходе трехстабильный буфер (при подаче на вход «1» уровня логической единицы — наличие генерации, при подаче на вход «1» уровня логического нуля — генерация отсутствует, при этом выход у генератора высокоимпедансный).
