ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ КВАРЦЕВЫЙ ПРОСТОЙ ГК308-П, ГК308-П-Т* (ГК308-П-М, ГК308-П-Т-М)**

Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433526.061 ТУ в корпусах DIL-14 и DIL-8.

Пример условного обозначения:

Генератор ГК308-П-15БМ-54,3М-5

15

Точность настройки, х10-6
12 ± 5
13 ± 10
14 ± 15
15 ± 20
16 ± 30

Б

Интервал тем-
ператур при эксплуатации, ˚С
А -10...+60
Е -30...+60
Б -40...+70
Г -60...+85


M

Температурная нестабильность частоты в интервале температур, х10-6
И ± 10
К ± 15
Л ± 20
М ± 25
Н ± 30
П ± 40
Р ± 50

54,3М

Диапазон номинальных частот, МГц
• при напряжении питания 3,3В
• при напряжении питания 5 В

от 1 до 360
от 1 до 480
Нагрузочная способность генератора 50 Ом
Выходной сигнал Синус
Выходное напряжение эффективное,
мВ, не менее:
при напряжении питания 5 В:
— для fном до 160 МГц включ.
— для fном св. 160 МГц
при напряжении питания 3,3 В:
— для fном до 120 МГц включ.
— для fном св. 120 МГц



800
350


600
200

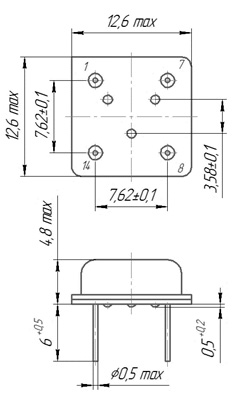

Схема корпуса

Корпус DIL-14 Корпус DIL-8

Вывод

Номер
вывода
Назначение вывода генераторов ГК308-П, ГК308-П-М Назначение вывода генераторов ГК308-П-Т, ГК308-П-Т-М
1 Не подключен Управление выходом генератора
7 Общий Общий
8 Выход Выход
14 + Uп + Uп

5

Напряжение питания, В 5 ± 5 %
3,3 ± 5 %
Нестабильность частоты генератора от напряжения питания на ± 5 % от номинального значения, ×10-6, не более ± 1
Потребляемый ток, мА, не более:
20

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Механический удар многократного действия
Пиковое ударное ускорения, g 40
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.


* — Генераторы ГК308-П, ГК308-П-Т изготавливаются в корпусе DIL-14; ГК308-П-М, ГК308-П-Т-М в корпусе DIL-8.

** — Генераторы ГК308-П-Т и ГК308-П-Т-М имеют на выходе трехстабильный буфер (при подаче на вход «1» уровня логической единицы — наличие генерации, при подаче на вход «1» уровня логического нуля — генерация отсутствует, при этом выход у генератора высокоимпедансный).
