ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК304-УН (ГК304-УН-М)*

Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433533.055 ТУ в корпусах DIL-14 и СМД7.

Пример условного обозначения:

Генератор ГК304-УН-7-13КМ-100М

7

Перестройка частоты, х10-6
2 ± 50
3 ± 80
4 ± 100
5 ± 120
6 ± 150
7 ± 180
8 ± 200

13

Точность настройки, х10-6
11 ± 5
12 ± 7,5
13 ± 10
14 ± 15
15 ± 20
16 ± 30


K

Интервал тем-
ператур при эксплуатации, ˚С
К 0...+70
А -10...+60
Е -30...+60
Б -40...+70
С -40...+85
Г -60...+85

M

Температурная нестабильность частоты в интервале температур, х10-6
Ж ± 5
И ± 10
К ± 15
Л ± 20
М ± 25
Н ± 30
П ± 40
Р ± 50

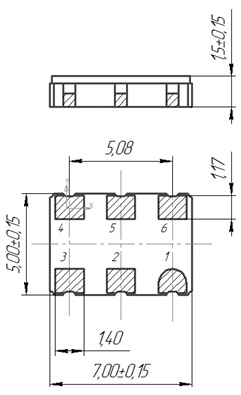

Схема корпуса

Корпус DIL-14 Корпус СМД7

100М

Диапазон номинальных частот, МГц от 2 до 800
Выходной сигнал КМОП
Нагрузочная способность генератора 15 пФ
Напряжение управления, В 0...3,3
0...5
Напряжение питания, В 3,3 ± 5 %
5
 ± 5 %
Параметры выходного сигнала КМОП:
• уровень логического нуля, В, не более;
• уровень логической единицы, В, не менее;
• скважность, %, не более
• длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более

0,1 U
п
0,9 Uп
50 ± 10 %

5
Нелинейность характеристики управления, %, не хуже ± (3-10)
Фазовый шум, дБ/Гц, при отстройке 10 кГц -120...-140
Потребляемый ток, мА, не более 40

Вывод

Номер вывода корпуса DIL-14 Номер вывода корпуса SMD7 Назначение вывода
1 1 Напряжение управления
7 3 Корпус
8 4 Выход
14 6 + Uп
- 2,5 Технологически не подключается

Стойкость к внешним воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Механический удар многократного действия
Пиковое ударное ускорения, g 40
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.


* — Генератор ГК304-УН изготавливается в корпусе DIL-14, ГК304-УН-М в корпусе СМД7.
