ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ТЕРМОКОМПЕНСИРОВАННЫЙ ГК301-ТК

Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433531.049 ТУ в корпусе СМД 11,5х9,7 мм.

Пример условного обозначения:

Генератор ГК301-ТК-БМ-30,5М-5

Б

Интервал температур при эксплуатации, ˚С
М 0...+50
К 0...+70
А -10...+60
Ш -10...+80
П -20...+70
П1 -20..+85
Р -25...+55
Р1 -25...+70
Р2 -25...+85
Б -30...+60
Б1 -30...+70
Б2 -30...+85
В -40...+70
С -40...+85

М

Температурная нестабильность частоты в интервале температур, х10-6
В ± 0,5
Г ± 1
Д ± 1,5
Е ± 2
Ж ± 2,5
И ± 3
К ± 5
Л ± 7,5
М ± 10


30,5М

Диапазон номинальных частот, МГц от 8 до 30
Точность настройки, х10-6 ± 1
Нагрузка генератора 10±20 % кОм
10±20 % пФ
Параметры выходного сигнала:
• форма сигнала
— напряжение (по пикам) В, не менее
— спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц, не более


Синус
1,5
130

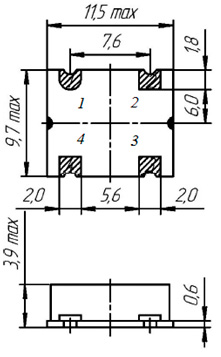

Схема корпуса

Корпус СМД 11,5х9,7 мм

Вывод

Номер вывода Назначение вывода
1 Подключается к общему проводнику
2 Общий
3 Выход
4 + Uп

5

Напряжение питания, В 2,7 ± 5 %
3,0 ± 5 %
3,3 ± 5 %
4,0 ± 5 %
5,0 ± 5 %
Изменение выходного напряжения при изменении напряжения питания на ±5 % от значения, измеренного при наряжении питания Uном±0,02 В, % ± 3
Изменение выходного напряжения в интервале рабочих температур от значения при температуре (25±2) °С, % ± 10
Нестабильность частоты при изменении напряжения питания от 2,6 В до 5,3 В, х10-6, не более ± 0,5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,15
Потребляемый ток, мА, не более:
при напряжении 5 В
2

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Механический удар многократного действия
Пиковое ударное ускорения, g 40
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.
