ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ТЕРМОКОМПЕНСИРОВАННЫЙ ГК285-УТК-01

Генератор изготавливается с приемкой «5» в соответствии с КПГФ.433531.040 ТУ в корпусе СМД5.

Пример условного обозначения:

Генератор ГК285-УТК-01-АЕ-30,5М-3,3С*

А

Интервал температур при эксплуатации, ˚С
Л 0...+50
К 0...+70
А -10...+60
Е -30...+60
П -30...+70
Р -30...+85
Б -40...+70
С -40...+85

Е

Температурная нестабильность частоты в интервале температур, х10-6
В ± 0,3
Г ± 0,5
Д ± 1
Г1 ± 1,5
Д1 ± 2
Е ± 2,5
Е1 ± 3
Ж ± 5
Ж1 ± 7,5
И ± 10

30,5М

Диапазон номинальных частот, МГц от 6,5 до 52
Точность настройки, х10-6 ± 1
Параметры выходного сигнала:
• форма сигнала
— напряжение (по пикам) В, не менее
— спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц
• форма сигнала
— уровень логической единицы, В, не менее
— уровень логического нуля, В, не более
— скважность, %
— длительность фронта нарастания и спада, нс, не более
Синус
1
135

КМОП
0,9 Uп
0,1 Uп
50 ± 5
3

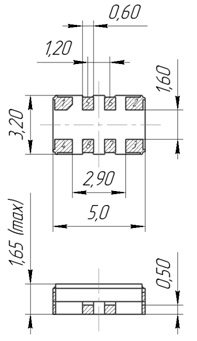

Схема корпуса

Корпус СМД5

Вывод

Номер вывода Назначение вывода
1 Электрическая подстройка частоты
5 Общий
6 Выход
10 + Uп
5; 6; 7; 8 Технологически не подключается

3,3

Напряжение питания, В 2,7 ± 5 %
3,0 ± 5 %
3,3 ± 5 %
Изменение выходного напряжения в интервале рабочих температур, %, не более ± 10
Диапазон подстройки частоты корректором, х10-6, не менее ± 8
Изменение напряжения на выводе коррекции частоты, В 1,65 ± 1
Нестабильность частоты при изменении напряжения на выводе коррекции частоты
± 0,01 В х10-6, не более
± 0,1
Изменение выходного напряжения при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 5
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,2
Нагрузка генератора:
• для сигнала Синус
• для сигнала КМОП
10±20% кОм 10±20% пФ 15±20% пФ
Потребляемый ток, мА, не более:
при напряжении 3,3 В
• для сигнала Синус (КМОП)
— fном до 20 МГц включ.
— fном св. 20 МГц


2 (9)
4 (24)

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-2000
Амплитуда ускорения, g 20
Механический удар одиночного действия
Пиковое ударное ускорения, g 1500
Механический удар многократного действия
Пиковое ударное ускорения, g 150
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.


* — С – обозначение выходного сигнала Синус (для сигнала КМОП обозначение отсутствует).
