ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ КВАРЦЕВЫЙ ПРОСТОЙ ГК261-П-П
(ГК261-П-П-01)*

Генератор изготавливается с приемкой «5» в соответствии с КПГФ.433526.037 ТУ в корпусах СМД7 и СМД5.

Пример условного обозначения:

Генератор ГК261-П-П-15БМ-54,3М-3,3

15

Точность настройки, х10-6
11 ± 5
12 ± 7,5
13 ± 10
14 ± 15
15 ± 20
16 ± 30

Б

Интервал тем-
ператур при эксплуатации, ˚С
А -10...+60
Е -30...+60
Б -40...+70
Г -60...+85


M

Температурная нестабильность частоты в интервале температур, х10-6
И ± 10
К ± 15
Л ± 20
М ± 25
Н ± 30
П ± 40
Р ± 50

54,3М

Диапазон номинальных частот, МГц от 1 до 200
Нагрузочная способность генератора 5 ТТЛШ,
15 пФ
30 пФ
50 пФ
Выходной сигнал КМОП
Параметры выходного сигнала:
• уровень логического нуля, В, не более
• уровень логической единицы, В, не менее

0,15 Uп
0,75 Uп
Скважность, %, не более 50 ± 10 %
Длительность фронта нарастания и спада между уровнями логического нуля и уровнем логической единицы, нс, не более 5

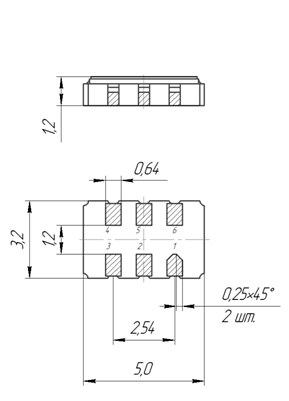

Схема корпуса

Корпус СМД7 Корпус СМД5

Вывод

Номер вывода Назначение вывода
1 Не подключен или «1» - включен, «0» - выключен
2,5 Технологические, не подключаются
3 Общий
4 Выход
6 + Uп

3,3

Напряжение питания, В 3,3 ± 10 %
Нестабильность частоты генератора от напряжения питания на ± 10 % от номинального значения, ×10-6, не более ± 3
Потребляемый ток, мА, не более:
для Сн=15 (30) пФ:
для fном до 60 000 кГц включ.
для fном св. 60 000 кГц до 125 000 кГц
для fном св. 125 000 кГц
для Сн=50 пФ:
для fном до 60 000 кГц включ.
для fном св. 60 000 кГц до 125 000 кГц
для fном св. 125 000 кГц


10 (15)
20 (22)
30 (32)


40
70
90

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-2000
Амплитуда ускорения, g 20
Механический удар одиночного действия
Пиковое ударное ускорения, g 1500
Предельная температура среды, °С
• пониженная -60
• повышенная +85
Повышенная влажность воздуха
Относительная влажность при температуре +35°С,% 100
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.


* — Генератор ГК261-П-П изготавливается в корпусе СМД7, ГК261-П-П-01 в корпусе СМД5
