ГЕНЕРАТОР ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ТЕРМОКОМПЕНСИРОВАННЫЙ УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ ГК256-УТК

Генератор изготавливается с приемкой «1» в соответствии с КПГФ.433531.035 ТУ в корпусах DIL-14 и СМД5

Пример условного обозначения:

Генератор Генератор ГК256-УТК-ДК*-АЕ-30,5М-5

А

Интервал температур при эксплуатации, ˚С
Л 0...+50
К 0...+70
А -10...+60
Е -30...+60
П -30...+70
Р -30...+85
Б -40...+70
С -40...+85

Е

Температурная нестабильность частоты в интервале температур, х10-6
Г ± 0,5
Д ± 1
Г1 ± 1,5
Д1 ± 2
Е ± 2,5
Е1 ± 3
Ж ± 5
Ж1 ± 7,5
И ± 10

30,5М

Диапазон номинальных частот, МГц от 6,5 до 52
Точность настройки, х10-6 ± 1
Параметры выходного сигнала:
• форма сигнала
— напряжение (по пикам) В, не менее
— спектральная плотность фазовых шумов при отстройке 1 кГц, дБ/Гц
• форма сигнала
— уровень логической единицы, В, не менее
— уровень логического нуля, В, не более


Синус
1,5
130

КМОП
0,9 Uп
0,1 Uп

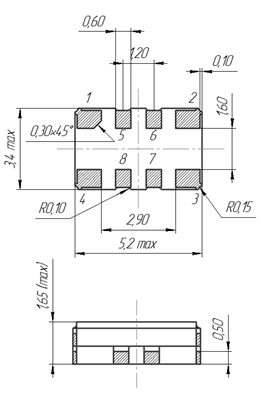

Схема корпуса

Корпус СМД5 Корпус DIL-14

Вывод

Номер вывода корпуса SMD5 Номер вывода корпуса DIL-14 Назначение вывода
1 1 Электрическая подстройка частоты
2 7 Общий
3 8 Выход
4 14 + Uп
5, 6, 7, 8 - Технологически не подключается

5

Напряжение питания, В 2,7 ± 5 %
3,0 ± 5 %
3,3 ± 5 %
4,0 ± 5 %
5,0 ± 5 %
Изменение выходного напряжения в интервалах рабочих температур от значения при температуре (25±2 ), °С,% ± 10
Диапазон подстройки частоты корректором, х10-6, не менее ± 5
Нестабильность частоты при изменении напряжения на выводе коррекции частоты ± 0,01 В х10-6, не более ± 0,1
Нестабильность частоты при изменении нагрузки на ± 20% от номинального значения, ×10-6, не более ± 0,15
Нагрузка генератора:
• для сигнала Синус

• для сигнала КМОП

10±20% кОм 10±20% пФ 15±20% пФ
Потребляемый ток, мА, не более:
при напряжении 5 В
2

Стойкость к внешним
воздействующим факторам

Синосуидальная вибрация
Диапазон частот, Гц 1-500
Амплитуда ускорения, g 10
Механический удар одиночного действия
Пиковое ударное ускорения, g 150
Механический удар многократного действия
Пиковое ударное ускорения, g 40
Генератор герметизирован


Примечание — Параметры генераторов могут быть изменены под конкретные требования Заказчика.


* — С – * Д – обозначение корпусаDIL-14 (для СМД5 обозначение отсутствует);
К – обозначение выходного сигнала (К-КМОП, С – Синус).
