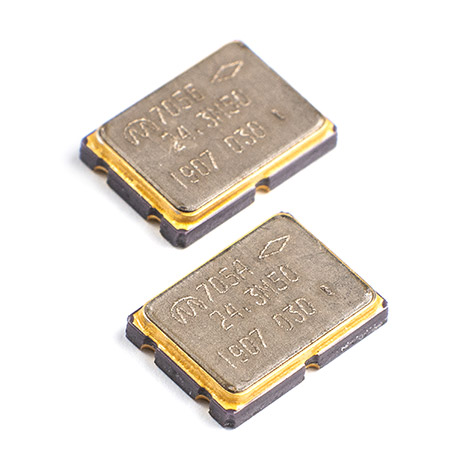

Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-705, 4-го порядка ФП2П6-705АБ КПГФ.433541.034 ТУ (приемка 5)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гарантир.
затухание
не менее
дБ
не более ед. по уровн. дБ
ФП2П6-705
18000…45000 1 200…500 1,2 2,5 4,0 20/3 35
1 500…1800 1,5 1,5 4,0 20/3 35
1 1800…3000 1,8 1,5 4,0 20/3 35
1 3000…3500 2,0 1,5 4,0 20/3 35
30000…90000 3 100…200 1,2 3,5 4,0 20/3 35
3 200…600 1,5 2,5 4,0 20/3 35
3 600…800 1,8 2,5 4,0 20/3 35
ФП2П6-705АБ
18000…45000 1 200…500 1,2 4,5 4,0 40/3 55
1 500…1800 1,5 3,5 4,0 40/3 55
1 1800…3000 1,8 3,5 4,0 40/3 55
1 3000…3500 2,0 3,5 4,0 40/3 55
30000…90000 3 100…200 1,2 8,0 4,0 40/3 55
3 200…600 1,5 6,0 4,0 40/3 55
3 600…800 1,8 6,0 4,0 40/3 55

Фильтры освоенные в производстве


Тип изделия
ФП2П6-705
Номин.
частота,
кГц
Пор.
мех.
колеб.
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Обозн.
интер.
рабоч.
темпер.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2
Ом
C1,C2
пФ
L1 L2
L4 L3
мкГн
62,5М-27-3Б 62500 3 27,0 1,5 2,5 4,0 20/3 35 1 2 Б 3,0 подстр. 0,4
62,5М-27-3Б 62500 3 21,5 1,5 6,0 4,0 40/3 55 1 3 Б 3,0 подстр. 0,4





Примечание: Фильтр ФП2П6-705АБ состоит из двух блоков. Конструкция блока соответствует конструкции фильтра ФП2П6-705

Обозначение интервалов рабочих температур: А- (-10...60) °C. ; Б (-30...60) °C.

Пример условного обозначения фильтра ФП2П6-705 2-го порядка на номинальную частоту 20,0 МГц с номинальной полосой пропускания по уровню 3 дБ 4 кГц, работающего на первом порядке механических колебаний в интервале температур от минус 30 до 60 °С (Б):
Фильтр ФП2П6-705-20,0М-4-1Б КПГФ.433541.034 ТУ
