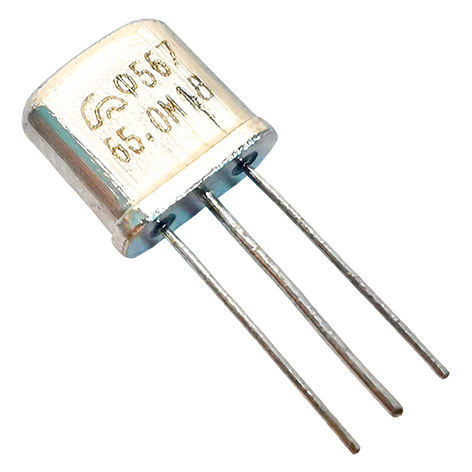

Фильтр полосовой пьезоэлектрический кварцевый монолитный 2-го порядка ФП2П6-567 КЖДГ.433541.008 ТУ (приемка 1)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Полоса
пропускания
по уровню
3дБ,
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Интервал
рабочих
темпер.
°С
Тип
корпуса
рис.
Схема
вкл.
рис.
не более ед. по уровн. дБ
39000…80000 3 7,5; 9,0;
12,0; 15,0;
18,0; 22,0;
24,0; 26,6
2,0 3,0 3,0 20/3 40 -60…+85 1 2

Фильтры освоенные в производстве


Тип изделия
ФП2П6-567
Номин.
частота,
кГц
Поряд.
мех.
колеб.
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2 Ом C1,C2 пФ L1 L2
L4 L3
мкГн
-44,4M-15 44400 3 15,0 2,0 3,0 3,0 20/3 40 1 2 3000 18…33 0,5…0,6
-45,0M-15 45000 3 15,0 2,0 3,0 3,0 20/3 40 1 2 3000 18…33 0,5…0,6
-45,0M-18 45000 3 18,0 2,0 3,0 3,0 20/3 40 1 2 3000 18…33 0,5…0,6
-57,2M-22 57200 3 22,0 2,0 3,0 3,0 20/3 40 1 2 1500 15…27 0,4…0,5
-57,3M-22 57300 3 22,0 2,0 3,0 3,0 20/3 40 1 2 1500 15…27 0,4…0,5
-57,4M-22 57400 3 22,0 2,0 3,0 3,0 20/3 40 1 2 1500 15…27 0,4…0,5
-58,0M-18 58000 3 18,0 2,0 3,0 3,0 20/3 40 1 2 1500 15…27 0,4…0,5
-62,5M-12 62500 3 12,0 2,0 3,0 3,0 20/3 40 1 2 1000 13…25 0,4…0,5
-62,5M-18 62500 3 18,0 2,0 3,0 3,0 20/3 40 1 2 1500 13…25 0,4…0,5
-62,5M-26,6 62500 3 26,6 2,0 3,0 3,0 20/3 40 1 2 1500 13…25 0,4…0,5
-65,0M-18 65000 3 18,0 2,0 3,0 3,0 20/3 40 1 2 1500 13…25 0,4…0,5
-75,0M-18 75000 3 18,0 2,0 3,0 3,0 20/3 40 1 2 1500 2…12 0,5…0,65

Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. М4 ОСТ 206.880)

  • Климатическое исполнение УХЛ (ГОСТ15150)
  • Вибрация 5g
  • Механический удар одиночного действия 150g
  • Механический удар многократного действия 15g
  • Линейное ускорение 150 g

Требования по надёжности

  • Минимальная наработка 30 000 часов
  • Cрок хранения 20 лет

Пример обозначения при заказе и в конструкторской документации фильтра ФП2П6-567 на номинальную частоту 60,0 Мгц с номинальной полосой пропускания 15,0 кГц по уровню 3 дБ :
Фильтр ФП2П6-567-60,0М-15 КЖДГ.433541.008 ТУ
