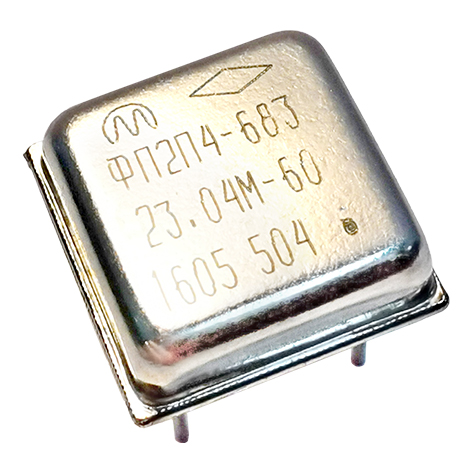

Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П4-683 и 4-го порядка ФП2П4-683-01 КПГФ.433541.019 ТУ (приемка 5)

Диапазонные значения электрических параметров

Фильтр
(порядок)
Диапазон
номин.
частот,

кГц
Диапазон
полос
пропускания
по ур. 3дБ
х10-6 fном
кГц
Неравн.
в полосе
пропуск.,
дБ
Внос.
затухан.
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гарант.
затух.,
не менее дБ

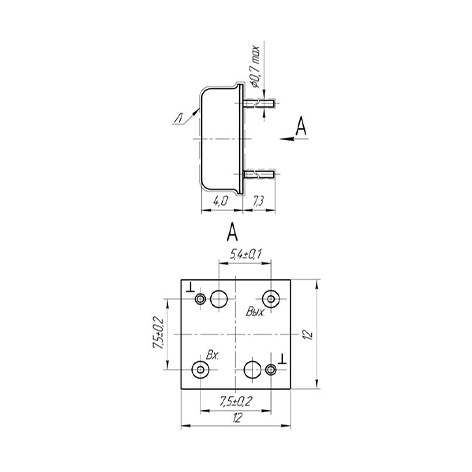

Тип
корп.
рис.
Схема
вкл.
рис.
Изменение
ГВЗ в
полосе
частот
fн±0,4Δf,
мкс
Изменение
ГВЗ в
полосе
частот
fн±0,5Δf,
мкс
не более ед. по уровн. дБ
ФП2П4-683
(6 порядок)
18000…27000 300…500 1,5 4,0 3,0 60/3 75 1 3 ±12 ±35
500…750 1,5 3,0
750…1800 1,8 3,0
1800…3300 2,2 3,0
ФП2П4-683-01
(4 порядок)
18000…27000 300…500 1,5 3,0 3,0 40/3 55 2 4 ±12 ±35
500…750 1,5 2,0
750…1800 1,8 2,0
1800…3300 2,2 2,0

Фильтры освоенные в производстве

Тип фильтра Номин.
частота,
кГц
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2 Ом C1,C2 пФ L1 L4
мкГн
L2 L3
мкГн
ФП2П4-683-23,04М-60 23040 60 2,2 3,0 3,0 60/3 75 1 3 1,1 подстр. 0,7 3,2
ФП2П4-683-01-20,0-21 20000 21 1,8 2,0 3,0 40/3 55 2 4 2,4 3,5 - -




Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-683 шестого порядка на номинальную частоту 23,04 МГц с номинальной полосой пропускания 60 кГц по уровню 3 дБ: Фильтр ФП2П4-683-23,04М-60 КПГФ.433541.019 ТУ
