Фильтр полосовой пьезоэлектрический кварцевый монолитный 4-го порядка с колоколообразной формой ЧХЗ ФП2П4-652 КПГФ.433541.016 ТУ (приемка 5)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольн.
по ур. 30 дБ
и 3 дБ
не более
Гаранти-
рованное
затуха-
ние,
не менее дБ

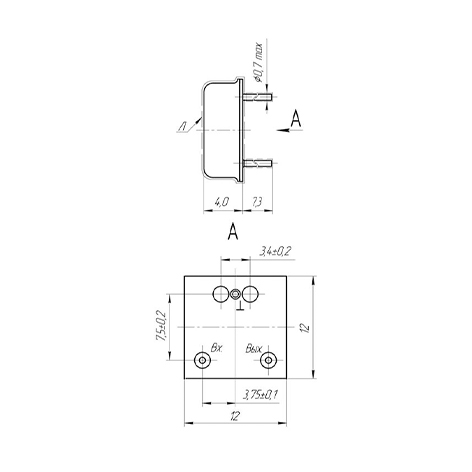

Тип
корпуса
рис.
Схема
вкл.
рис.
10,0…13,0 1 200…700 0 2,0 4,0 40 1 2,3

Фильтры освоенные в производстве


Тип изделия
ФП2П4-652
Номин.
частота,
кГц
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольн.
по ур. 30 дБ
и 3 дБ
не более
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Нагрузки
фильтра
R1,R2 Ом C1,C2 пФ
-10,7М-5 10700 5,0 0 2,0 4,0 40 1 2 1200 3,5

Требования по стойкости к воздействию климатических, механических и биологических факторов (гр. 4у, ГОСТ Р B 20.39.414.1)

  • Климатическое исполнение В (ОСТ В II 0048-85)
  • Вибрация 1…2000 Гц, 20g
  • Механический удар одиночного действия 1500g
  • Механический удар многократного действия 150g
  • Акустический шум 50…10 000 Гц, 160 дБ
  • Линейное ускорение 500g

Требования по надёжности

  • Минимальная наработка 20 000 часов
  • Cрок хранения 25 лет

Интервал рабочих температур: (-60...85) °C.

Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-652 на номинальную частоту 10,7 МГц с номинальной полосой пропускания 5,0 кГц по уровню 3 дБ:
Фильтр ФП2П4-652-10,7М-5 КПГФ.433541.016ТУ
