Фильтр полосовой пьезоэлектрический кварцевый монолитный 8-го порядка ФП2П4-623 КПГФ.433541.013 ТУ (приемка 5)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ

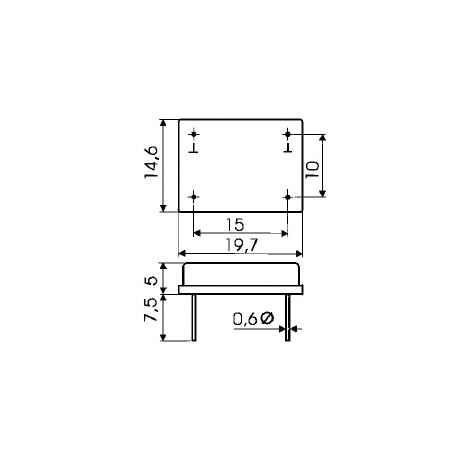

Тип
корпуса
рис.
Схема
вкл.
рис.
не более ед. по уровн. дБ
18000…27000 1 400…750 1,3 5,0 2,8 80/3 90 1 2
1 750…1800 1,5 4,0 2,7 80/3 90 1 2
1 1800…2500 2,0 4,0 2,8 80/3 90 1 2,3

Фильтры освоенные в производстве


Тип изделия
ФП2П4-623
Номин.
частота,
кГц
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Обозн.
интер.
рабоч.
темпер.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2 Ом C1,C2 пФ L1 L2
L4 L3
мкГн
-18,5М-18 18500 18,0 1,5 4,0 2,7 80/3 90 1 3 А,В,Д 330 - 0,7  3,2
-21,4М-7,5 21400 7,5 1,3 5,0 2,8 80/3 90 1 2 А,В,Д 2000 5,4 -
-21,4М-8,8 21400 8,8 1,3 5,0 2,8 80/3 90 1 2 А,В,Д 1800 3,5 -
-21,4М-17 21400 17,0 1,5 4,0 2,7 80/3 90 1 2 А,В,Д 1000 3,5 -
-21,4М-18 21400 18,0 1,5 4,0 2,7 80/3 90 1 2 А,В,Д 2000 3,5 -
-18,78М-40 18780 40,0 2,0 4,0 2,8 80/3 90 1 3 А,В,Д 1200 - 0,6  3,4
-21,4М-40 21400 40,0 2,0 4,0 2,8 80/3 90 1 3 А,В,Д 360 - 0,6  3,4
-21,4М-60 21400 60,0 2,0 4,0 2,8 80/3 90 1 3 А,В,Д 470 - 0,6  3,4
-15,0М-40 15000 40,0 2,0 4,0 2,8 80/3 90 1 3 Д 1800 - 0,6  3,4
-21,4М-15 21400 15,0 1,3 4,0 2,8 80/3 90 1 2 А,В,Д 1500 3,5 -
-18,5М-7,5 18500 7,5 1,3 5,0 2,8 80/3 90 1 2 Д 1100 3,5 -
-21,4М-25 21400 25,0 1,5 4,0 2,8 80/3 90 1 2 В 2700 3,5 -
-26,075М-33 26075 33,0 1,5 4,0 2,8 80/3 90 1 2 Д 1800 3,0 -
-26,075М-18 26075 18,0 1,3 4,0 2,8 80/3 90 1 2 Д 1300 3,5 -

Требования по стойкости к воздействию климатических, механических и биологических факторов (гр.4У ГОСТ РВ 20.39.414)

  • Климатическое исполнение В (ГОСТ 15150)
  • Вибрация 1-2000 Гц, 20g
  • Механический удар одиночного действия 1500g
  • Механический удар многократного действия 150g
  • Акустический шум 160 дБ
  • Линейное ускорение 500 g

Требования по надёжности

  • Минимальная наработка 20 000 часов
  • Cрок хранения 25 лет

Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Д- (-60...85) °C.

Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-623 на номинальную частоту 25,0 МГц с номинальной полосой пропускания 45,0 кГц по уровню 3 дБ для работы в интервале температур -60...+85 °C (Д):
Фильтр ФП2П4-623-Д-25,0М-45 КПГФ.433541.013 ТУ
