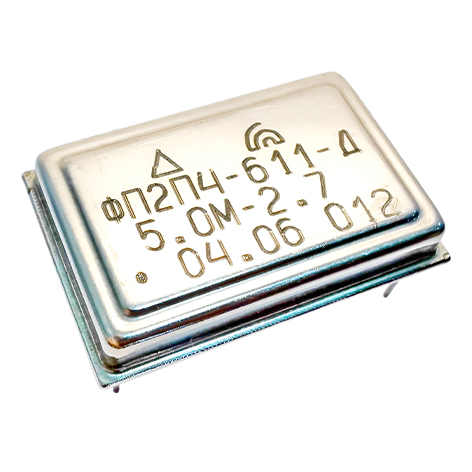

Фильтр полосовой пьезоэлектрический кварцевый монолитный 10-го порядка ФП2П4-611, 8-го порядка ФП2П4-611-01 и 4-го порядка ФП2П4 КПГФ.433541.002 ТУ (приемка 5)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
не более ед. по уровн. дБ
ФП2П4-593
4500…5500 200…500 1,5 4,5 2,2 80/3 100 1 3
500…750 1,5 3,0 2,2 80/3 100 1 3
750…1800 1,8 3,0 2,2 80/3 100 1 3,4
1800…2400 2,2 3,0 2,2 80/3 100 1 3,4
ФП2П4-593-01
4500…5500 200…500 1,5 4,0 2,4 80/3 80 1 3
500…750 1,5 2,5 2,4 80/3 80 1 3
750…1800 1,8 2,5 2,4 80/3 80 1 3,4
1800…2400 2,2 2,5 2,4 80/3 80 1 3,4
ФП2П4-593-02
4500…5500 200…500 1,5 2,0 3,0 40/3 55 2 3
500…750 1,5 1,5 3,0 40/3 55 2 3
750…1800 1,8 1,5 3,0 40/3 55 2 3,4
1800…2400 2,2 1,5 3,0 40/3 55 2 3,4

Требования по стойкости к воздействию климатических, механических и биологических факторов (ГОСТ РВ 20.39.412)

  • Климатическое исполнение В (ГОСТ 15150)
  • Вибрация 20g
  • Механический удар одиночного действия 1500g
  • Механический удар многократного действия 150g
  • Акустический шум 160дБ
  • Линейное ускорение 500g

Требования по надёжности

  • Минимальная наработка 20 000 часов
  • Cрок хранения 25 лет

Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Г1- (-50...+70) °C.

Пример обозначения при заказе и в конструкторской документации фильтра 10 номинальную частоту 5,0 МГц с номинальной полосой пропускания 3,2 кГц по уровню 3 дБ для работы в интервале температур -50...+70 °C (Г1):
Фильтр ФП2П4-611-Г1-5М-3,2 КПГФ.433541.002 ТУ
