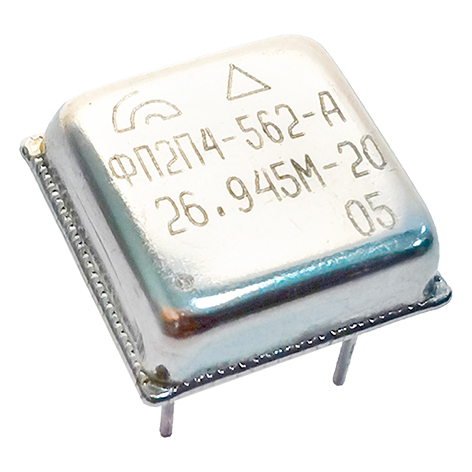

Фильтр полосовой пьезоэлектрический кварцевый монолитный 4-го порядка ФП2П4-562 КЖДГ.433541.006 ТУ (приемка 1)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
не более ед. по уровн. дБ
15000…27000 1 200…500 1,0 3,0 3,2 40/3 60 1 2
1 500…750 1,3 2,0 2,9 40/3 60 1 2
1 750…1100 1,5 2,0 2,75 40/3 60 1 2
1 1100…1800 1,5 2,0 2,9 40/3 60 1 3
1 1800…3000 2,0 2,0 2,9 40/3 60 1 3
1 3000…3500 2,3 2,0 2,9 40/3 60 1 3

Фильтры освоенные в производстве


Тип изделия
ФП2П4-562
Номин.
частота,
кГц
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Обозн.
интер.
рабоч.
темпер.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2 Ом C1,C2 пФ L1 L2
L4 L3
мкГн
-19,9М-22 19900 22,0 1,5 2,0 2,9 40/3 60 1 2 А,В,Д 2400 3,5 -
-20,0М-22 20000 22,0 1,5 2,0 2,75 40/3 60 1 2 А,В,Д 2400 3,5 -
-21,4М-18 21400 18,0 1,5 2,0 2,75 40/3 60 1 2 А,В,Д 1200 3,5 -
-17,5М-40 17500 40,0 2,0 2,0 2,9 40/3 60 1 3 А,В,Д 4300 - 0,6  3,4
-19,64М-20 19640 20,0 1,5 2,0 2,75 40/3 60 1 2 А,В,Д 2600 3,5 -
-20,0М-20 20000 20,0 1,5 2,0 2,75 40/3 60 1 2 А,В,Д 2600 3,5 -
-26,96М-30 26960 30,0 1,5 2,0 2,9 40/3 60 1 2 А 1300 3,0 -
-27,0М-12 27000 12,0 1,0 3,0 3,2 40/3 60 1 2 Д 390 3,0 -

Требования по стойкости к воздействию климатических, механических и биологических факторов (гр.М6 ГОСТ 20.57.406)

  • Климатическое исполнение УХЛ (ГОСТ 15150)
  • Вибрация 5g
  • Механический удар многократного действия 15g

Требования по надёжности

  • Минимальная наработка 15 000 часов
  • Cрок хранения 25 лет




Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Д- (-60...85) °C.

Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-562 на номинальную частоту 25,0 МГц с номинальной полосой пропускания 45,0 кГц по уровню 3 дБ для работы в интервале температур -60...+85 °C (Д):
Фильтр ФП2П4-562-Д-25,0М-45 КЖДГ.433541.006 ТУ
