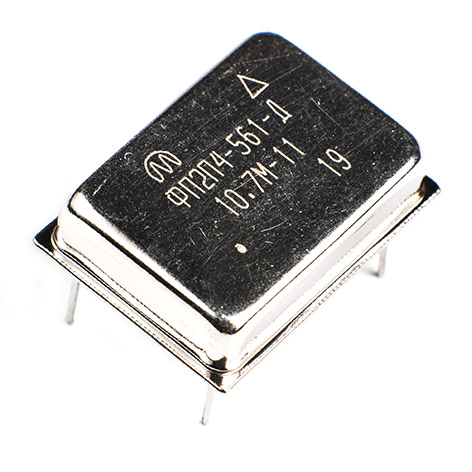

Фильтр полосовой пьезоэлектрический кварцевый монолитный 8-го порядка ФП2П4-561, 6-го порядка ФП2П4-561-01 и 4-го порядка ФП2П4-561-02 КЖДГ.433541.005ТУ (приемка 1)

Диапазонные значения электрических параметров



Диапазон
номин.
частот, кГц
Порядок
механич.
колебаний
Диапазон полос
пропускания
по уровню 3 дБ,
x10-6 от fном
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
не более ед. по уровн. дБ
ФП2П4-561
10000…15000 1 300…500 1,0 5,0 2,85 80/3 90 1 3
1 500…750 1,3 4,0 2,8 80/3 90 1 3
1 750…1100 1,5 4,0 2,7 80/3 90 1 3
1 1100…1800 1,5 4,0 2,8 80/3 90 1 4
1 1800…3000 2,0 4,0 2,8 80/3 90 1 4
1 3000…3500 2,3 4,0 2,8 80/3 90 1 4
ФП2П4-561-01 (ФП2П4-561-02)
10000…15000 1 300 (200)…500 1,0 4,0 (3,0) 3,0 60/3 (40/3) 75 (55) 1 (2) 3
1 500…750 1,3 3,0 (2,0) 2,8 60/3 (40/3) 75 (55) 1 (2) 3
1 750…1100 1,5 3,0 (2,0) 2,7 60/3 (40/3) 75 (55) 1 (2) 3
1 1100…1800 1,5 3,0 (2,0) 2,8 60/3 (40/3) 75 (55) 1 (2) 4
1 1800…3000 2,0 3,0 (2,0) 2,8 60/3 (40/3) 75 (55) 1 (2) 4
1 3000…3500 2,3 3,0 (2,0) 2,8 60/3 (40/3) 75 (55) 1 (2) 4



Фильтры освоенные в производстве



Тип изделия Номин.
частота,
кГц
Полоса
пропуск.
по ур. 3 дБ
не менее кГц
Неравн.
в полосе
пропуск.,
не более дБ
Вносимое
затухание
в полосе
пропуск.,
не более дБ
Коэффициент
прямоугольности
Гаранти-
рованное
затуха-
ние,
не менее дБ
Тип
корпуса
рис.
Схема
вкл.
рис.
Обозн.
интер.
рабоч.
темпер.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2 Ом C1,C2 пФ L1 L2
L4 L3
мкГн
ФП2П4-561
-10,7М-3 10700 3,0 1,0 5,0 2,85 80/3 90 1 3 А,В,Д 560 14,0 -
-10,7М-7 10700 7,0 1,3 4,0 2,8 80/3 90 1 3 А,В,Д 2000 6,0 -
-10,7М-7,5 10700 7,5 1,3 4,0 2,8 80/3 90 1 3 А,В,Д 2000 6,0 -
-10,7М-9,0 10700 9,0 1,5 4,0 2,7 80/3 90 1 3 А,В,Д 2000 3,5 -
-10,7М-10 10700 10,0 1,5 4,0 2,7 80/3 90 1 3 А,В,Д 2000 3,5 -
-10,7М-13 10700 13,0 1,5 4,0 2,8 80/3 90 1 3 А,В,Д 2600 3,5 -
-10,7М-15 10700 15,0 1,5 4,0 2,8 80/3 90 1 3 А,В,Д 2600 3,5 -
-10,7М-21 10700 21,0 2,0 4,0 2,8 80/3 90 1 4 А,В,Д 2200 - 0,7 3,2
-10,7М-25 10700 25,0 2,0 4,0 2,8 80/3 90 1 4 А,В,Д 200 - 0,6 3,4
-10,7М-30 10700 30,0 2,3 4,0 2,8 80/3 90 1 4 А,В,Д 360 - 0,6 3,4
-15,0М-4,5 15000 4,5 2,0 2,0 2,8 80/3 90 1 3 В 330 0,8 -
-10,7М-11 10700 11,0 1,5 4,0 2,7 80/3 90 1 3 Д 2200 3,5 -
-10,7М-38 10700 38,0 2,3 4,0 2,8 80/3 90 1 4 Р 910 - 0,6 3,2
-12,425М-43 12425 43,0 2,3 4,0 2,8 80/3 90 1 4 Д 1800 - 0,6 2,6
ФП2П4-561-01
-10,7М-15 10700 15,0 1,5 3,0 2,8 60/3 75 1 3 А,В,Д 2600 3,5 -
-10,7М-12 10700 12,0 1,5 3,0 2,8 60/3 75 1 3 Р 2200 3,5 -
ФП2П4-561-02
-10,7М-12 10700 12,0 1,5 2,0 2,7 40/3 55 2 3 А,В,Д 2400 3,5 -
-10,7М-15 10700 15,0 1,5 2,0 2,7 40/3 55 2 3 А,В,Д 2600 3,5 -
-10,7М-27 10700 27,0 2,0 2,0 2,8 40/3 55 2 4 А,В,Д 330 - 0,6 3,4
-9,82М-10 9820 10,0 1,5 2,0 2,7 40/3 55 2 3 В 2600 3,6 -

Обозначение интервалов рабочих температур: А- (-10...60) °C. ; В- (-40...70) °C.; Д- (-60...85) °C.

Вибрация 1-80 Гц 5g.



Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-561 на номинальную частоту 10,7 МГц с номинальной полосой пропускания 15,0 кГц по уровню 3 дБ для работы в интервале температур -60...+85 °C (Д): Фильтр ФП2П4-561-Д-10,7М-15 КЖДГ.433541.005ТУ
