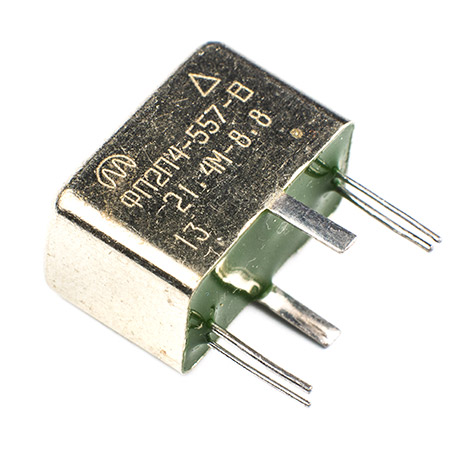

Фильтр полосовой пьезоэлектрический кварцевый монолитный 6-го порядка ФП2П4-557-04 (-05), 8-го порядка ФП2П4-557-02 (-03), 10-го порядка ФП2П4-557 (-01) КЖДГ.433541.007 ТУ (приемка 1)

Диапазонные значения электрических параметров


Диапазон
номин.
частот, кГц
Пор.
мех.
кол.
Диапазон
полос
пропуск.
по
уровню
3 дБ,
x10-6
от fном
Нерав.
в пол.
проп.,
не
более
дБ
Затухание передачи
в полосе пропускания,
не более дБ
Коэффициент
прямоугольности
Гарантир.
затухание
не менее дБ
Сх.
вкл.
рис.
Интер.
раб.
темп.
Тип
корп.

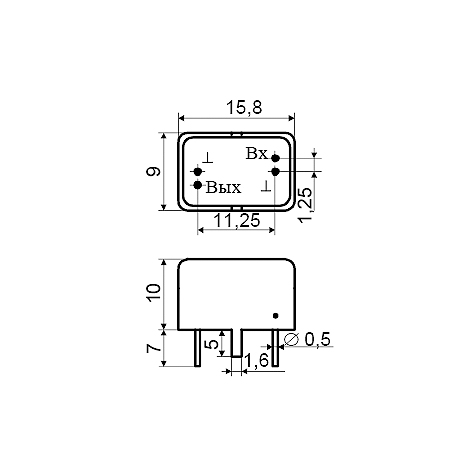

рис.1
-557
-557-01
-557-02
-557-03
-557-04
-557-05
-557
-557-01
(80/3 дБ)
-557-02
-557-03
(80/3 дБ)
-557-04
-557-05
(60/3 дБ)
-557
-557-01
-557-02
-557-03
-557-04
-557-05
-557
-557-02
-557-04
15000…27000 1 200…500 1,0 11,0 9,0 7,0 2,25 2,85 3,0 95 90 75 2 А, В, Д 1
500…750 1,3 10,0 8,0 6,0 2,25 2,8 2,8
750…1100 1,5 10,0 8,0 6,0 2,2 2,7 2,7
1100…1800 1,5 10,0 8,0 6,0 2,25 2,8 2,8 3
1800…2300 2,0 10,0 8,0 6,0 2,25 2,8 2,8
27000…37000 1 200…500 1,0 11,0 9,0 7,0 2,25 2,85 3,0 2
500…750 1,3 10,0 8,0 6,0 2,25 2,8 2,8
750…1100 1,5 10,0 8,0 6,0 2,2 2,7 2,7
1100…1800 1,5 10,0 8,0 6,0 2,25 2,8 2,8 3
1800…2200 2,0 10,0 8,0 6,0 2,25 2,8 2,8

Фильтры освоенные в производстве


Тип изделия Номин.
част.,
кГц
Полоса
пропуск.
по ур.
3 дБ
не
менее
кГц
Неравн.
в полосе
пропуск.,
не более
дБ
Затух.
в пол.
проп. не
более
дБ
Коэффициент
прямоугольности
Гарант.
затух.,
не
менее
дБ
Тип
корп.
рис.
Схема
вкл.
рис.
Обозн.
интер.
рабоч.
темп.
Нагрузки
фильтра
не более ед. по уровн. дБ R1,R2
Ом
C1,C2
пФ
L1  L2
L3  L4
мкГн
ФП2П4-557, 557-01 (10-го порядка)
-557-20,0М-18 20000 18,0 1,5 10,0 2,2 80/3 95 1 3 А,В,Д 470 подбор 0,3  1,2
-557-21,4М-6 21400 6,0 1,0 11,0 2,25 80/3 95 1 2 А,В,Д 750 3,5 -
-557-21,4М-17 21400 17,0 1,5 10,0 2,2 80/3 95 1 3 А,В,Д 470 подбор 0,3  1,2
-557-35,0М-15 35000 15,0 1,0 11,0 2,25 80/3 95 1 2 А,В,Д 270 3,5 -
-557-01-21,4М-17 21400 17,0 1,5 10,0 2,2 80/3 95 1 3 А,В,Д 470 подбор 0,3  1,2
-557-25,0М-17 25000 17,0 1,3 10,0 2,25 80/3 95 1 2 Д 1500 3,5 -
-557-25,0М-7 25000 7,0 1,0 11,0 2,25 80/3 95 1 2 Д 560 3,5 -
-557-20,0М-17 20000 17,0 1,3 11,0 2,25 80/3 95 1 2 Д 1800 1,7 -
ФП2П4-557-02 (8-го порядка)
-557-02-34,785М-45 34785 45,0 1,5 8,0 2,8 80/3 90 1 3 А,В,Д 240 подбор 0,3  1,2
-557-02-35,0М-15 35000 15,0 1,0 9,0 2,85 80/3 90 1 2 А,В,Д 270 3,5 -
-557-02-36,0М-7,5 36000 7,5 1,0 9,0 2,85 80/3 90 1 2 А,В,Д 100 5,0 -
-557-02-46,95М-25 46950 25,0 2,0 8,0 2,8 80/3 90 1 2 В 2600 3,5 -
-557-02-15,0М-33 15000 33,0 2,0 8,0 2,8 80/3 90 1 3 А 820 - 0,3  1,2
-557-02-23,0М-70 23000 70,0 2,0 8,0 2,8 80/3 90 1 3 А,В,Д 1200 - 0,3  1,2
-557-02-21,4М-18 21400 18,0 1,5 8,0 2,7 80/3 90 1 2 Д 2200 3.5 -
-557-02-23,0М-60 23000 60,0 2,0 8,0 2,8 80/3 90 1 3 Р 1200 - 0,3  1,2
-557-02-21,4М-40 21400 40,0 2,0 8,0 2,8 80/3 90 1 3 Д 910 - 0,3  1,2
ФП2П4-557-04 (6-го порядка)
-557-04-30,0М-10 30000 10,0 1,0 7,0 3,0 60/3 75 1 2 А,В,Д 390 6,2 -
-557-04-34,785М-45 34785 45,0 1,5 6,0 2,8 60/3 75 1 3 А,В,Д 240 подбор 0,3  1,2

Методика измерения параметров затухания передачи и вносимого затухания различны. Примерное соответствие 10дБ - 4дБ. Обозначение интервалов рабочих температур : -10…+60(A);-40…+70(В);-60…+85(Д).

Пример обозначения при заказе и в конструкторской документации фильтра ФП2П4-557-02 на частоту 30,0МГц с полосой пропускания 10 кГц для работы в интервале температур -60...+85 °С (Д):
ФП2П4-557-02-Д-30,0М-10 КЖДГ.433541.007 ТУ
