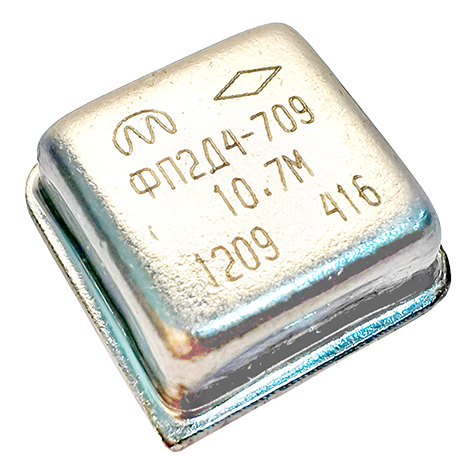

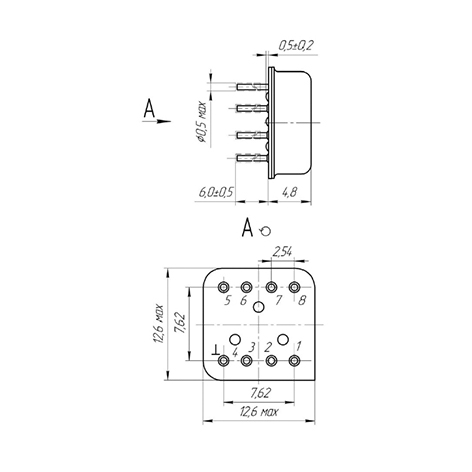

Фильтр пьезоэлектрический кварцевый дискриминаторный ФП2Д4-709 КПГФ.433544.036 ТУ (приемка 5)

Электрические параметры


Наименование параметра, единица измерения Буквенное
обозначение
Нормы для фильтров ФП2Д4-709
в нормальных
условиях
в интервале
температур
от -40 до +50 °С
не менее не более не менее не более
Номинальная частота фильтра, кГц fном 10700, 12425
Коэффициент нелинейных искажений выходного напряжения при девиации 5 кГц, % K - 5 - 5
Изменение коэффициента нелинейных искажений выходного напряжения при изменении девиации от 5 до 3 кГц   Монотонное убывание - -
Амплитуда выходного сигнала, мВ, не менее Uвых 350 - 350 -



Типономинал фильтра Нагрузки
R0, кОм R1, кОм С1, пФ С2, нФ L1, мкГн VD1
ФП2Д4-709-10,7М 3,3 10 15 - 20 4,7 11 2Д922
ФП2Д4-709-12,425М 3,3 10 11 - 15 4,7 11 2Д922

Пример условного обозначения фильтра ФП2Д4-709 на номинальную частоту 10700 кГц:
Фильтр ФП2Д4-709-10,7М КПГФ.433544.036 ТУ
